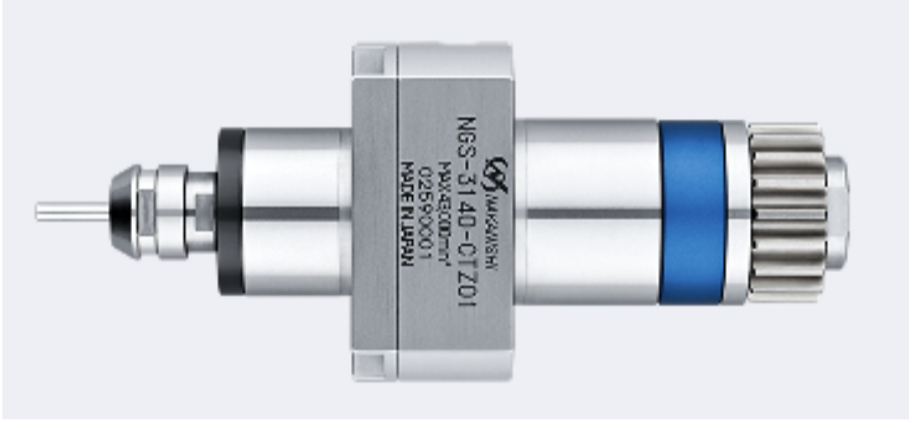

CNC Otomat Torna Tezgahları İçin Devir Artırıcı İş Mili
CNC Otomat Torna Tezgahları İçin Devir Artırıcı İş Mili

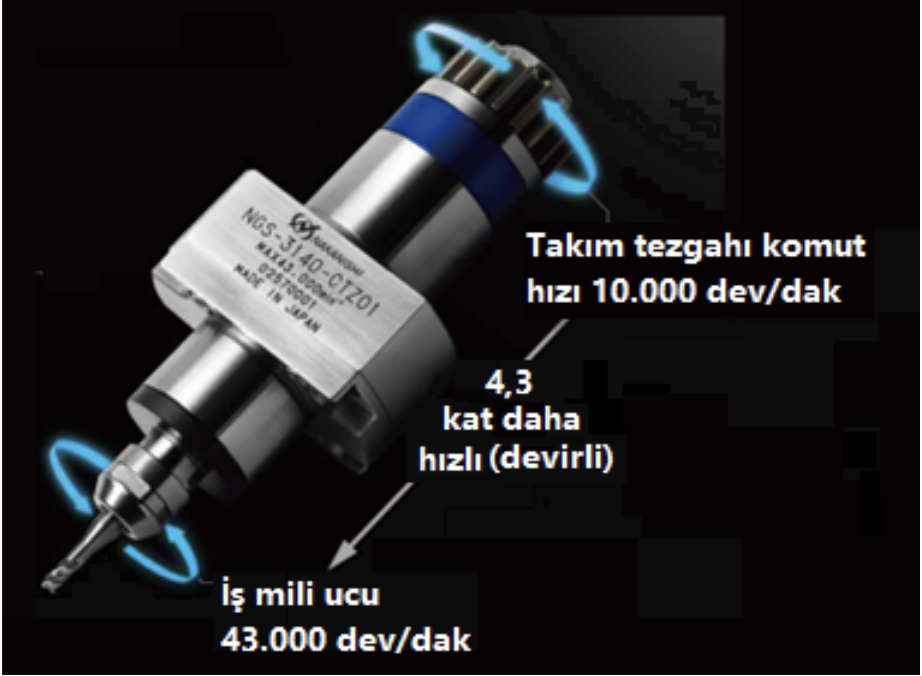

Kullandığınız kesici takımın devrini 4,3 kat yükselterek, yüksek devire çıkartın!
Bu iş mili, CNC otomat tezgahının canlı takım ünitesine monte edilerek, canlı takım dişli kutusundan tahrikle döner. Geleneksel döner takımlara kıyasla, maksimum 4,3 kat devire ulaşır. CNC otomat tornaların işleme aralığını maksimum düzeye çıkarır. Bu ürün Nakanishi’nin gelişmiş motor iş mili teknolojisine sahiptir.
(Gear-Speed serisi)
Takılan takım çapı aralığı: φ0,5–6,35 mm<
| Model | İş mili |
| Dış Çap | Ø31 mm |
| İzin Verilen Dönüş Devri | Makine kumanda devri 10.000 dev/dak – min 43.000 dev/dak |

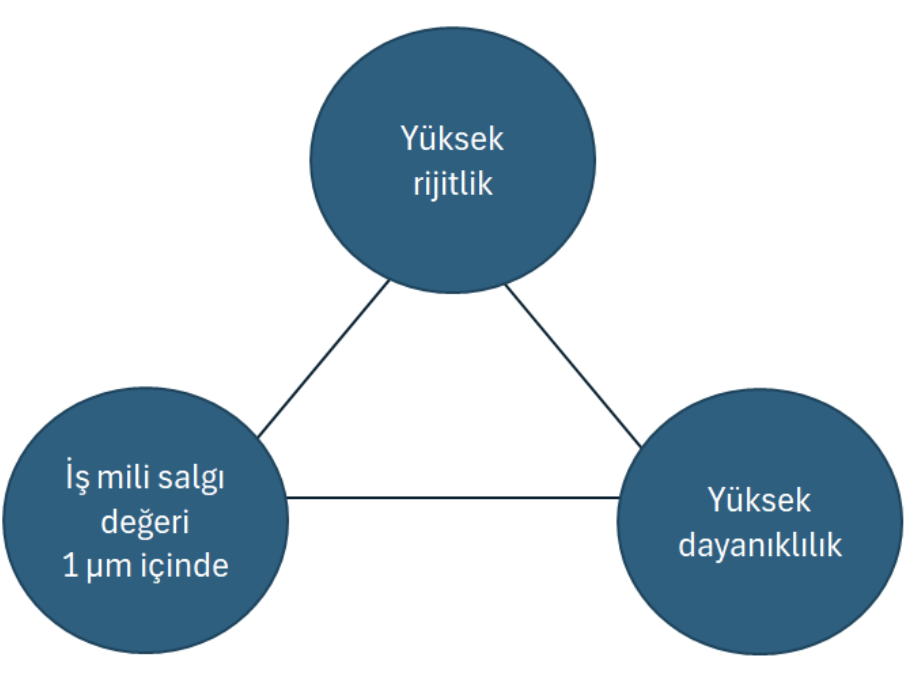

| İş Mili Salgı Değeri | 1 μm içinde |
| Net Ağırlık | 582 gr |
| Standart Ekipman ve Aksesuarlar | Somun (K-265) Anahtar (12 × 14): 2 adet Altıgen başlı cıvata (M5 × 30): 4 adet Yağ dağıtıcı Yağ nipeli *Somun ayrı satılır. |

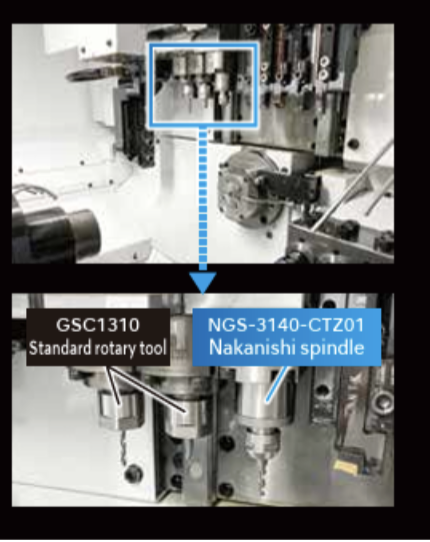

| Değiştirilebilir Döner Takım | GSC1310 (Citizen Machinery Co., Ltd. üretimi) |
| Uygulanabilir CNC Torna Tezgahları | A20, D25, L20, L32, M32, vb |
| Seçenekler | Takım tutucu (pens) (CHK Group): Ø0.5 – Ø6.35 mm |
.
| İşleme Özellikleri | ||||
|---|---|---|---|---|
| Ø 3 × 6.4 mm Geçişli delik delme | Ø 4 Uç freze ile yan kesme |  |
||
| İş parçası | A6061 (Alüminyum alaşımı) | İş parçası | A6061 (Alüminyum alaşımı) | |
| Takım | Mitsubishi Materials Corp MVE0300X03S030 |
Takım | NS Tool Co., Ltd. ALZ345 φ4.0 × 12 mmL |
|
| Delik derinliği | 6.4 mm | Talaş derinliği | 5 mm × 0.8 mm | |
| Kesme hızı | 94 m/dak | Kesme hızı | 251 m/dak | |
| Devir hızı | 10.000 dev/dak | Devir hızı | 20.000 dev/dak | |
| Devir başına ilerleme | 0.16 mm/tur | Devir başına ilerleme | 0.017 mm/diş | |
| İlerleme hızı | 1.600 mm/dak | İlerleme hızı | 1.000 mm/dak | |
TEKNİK ÖZELLİKLER

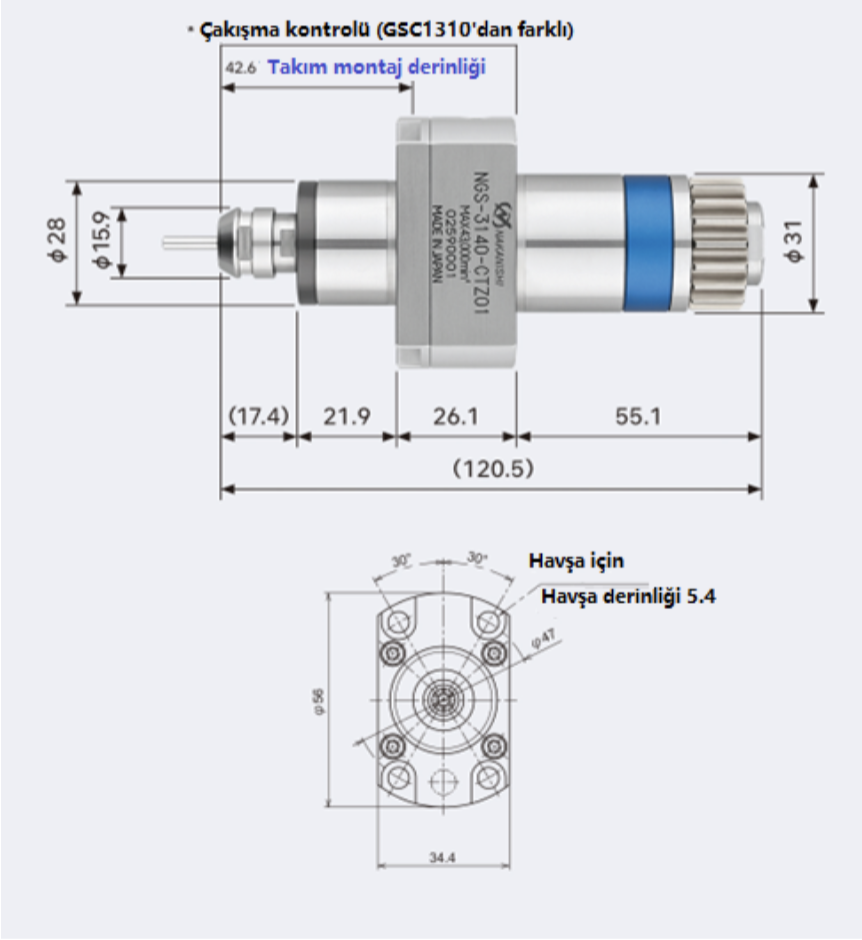

| D. Ç. (Dış Çap) | φ31 mm |
| Maksimum izin verilen devir hızı | Makine kumanda hızı 10,000 devir/dakika: 43,000 devir/dakika |
| İş mili salgı değeri | 1 μm içinde |
| Net ağırlık | 582 gr |
| Standart Ekipman ve Aksesuarlar | Pens somunu (K-265) / Anahtar (12 × 14): 2 adet Altıgen soket cıvata (M5 × 30): 4 adet Yağ tabancası Gres memesi *Pens ayrı satılır |
| Değiştirilebilir Döner Takım | GSC1310 (Citizen Machinery Co., Ltd. tarafından üretildi.) |
| Uygun CNC Torna Tezgahları | A20, D25, L20, L32, M32, vb. |
BAĞLANMA ÖRNEĞİ
| Pens | İş Mili | Uygulanabilir CNC Torna Tezgahları |
|---|---|---|
 CHK |

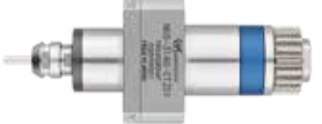

 NGS-3140-CTZ01 |
Citizen Machinery Co., Ltd. A20, D25, L20, L32, M32 vb. Değiştirilebilir Döner Takım: GSC1310 |
İŞLEME KOŞULLARI
φ2,5 mm delme işlemi
| İşleme yöntemi | İş parçası | Takım | Kesme hızı (m/dak) |
Dönme devri (dev/dak) |
Devir başına ilerleme (mm/dev) |
İlerleme hızı (mm/dak) |
|
|---|---|---|---|---|---|---|---|
| Geleneksel delme (Standart döner takım) |
S50C (Karbon çelik) |
Mitsubishi Materials DWAE0250X04S040 φ2.5 |
39 | 5.000 | 0,08 | 400 |
İlerleme hızı artış oranı 150%! |
| Nakanishi’nin önerdiği koşullar |
94 | 12.000 | 0,05 | 600 |
Çapı 3,0 mm olan uç freze ile işleme
| İşleme yöntemi |
İş parçası |
Takım | Kesme hızı (m/dak) |
Dönme devri (dev/dak) |
Devir başına ilerleme (mm/dev) |
İlerleme hızı (mm/dak) |
Kesme derinliği Ap × Ae (mm) |
|---|---|---|---|---|---|---|---|
| Yanal Kesme | S50C (Karbon çelik) |
Mitsubishi Materials MS2ES φ3.0 |
132 | 14.000 | 0,03 | 750 | 0.3 × 2.7 |
Ürün hakkında sipariş ve detaylı bilgi için bize ulaşabilirsiniz.
(0216) 313 14 13.
Nakanishi yüksek devirli motor tutucu modellerimiz için tıklayın.
