5 Eksen Dik İşleme Merkezleri U500-5X / C500-5X / U630-5X / U800-5X
Ø500-Ø800mm tabla aralığı, çap 1.000 mm’ye parça bağlama kapasitesi, BBT40, HSK-A63, HSK-T63 (tornalama yapılabilen 5 eksen dik işleme modelleri U630T-5X ve U800T-5X), HSK-A100 ve HSK-E50 iş mili seçenekleri, 15.000-36.000 rpm arası iş mili devri, Heidenhain ve Siemens kontrol seçenekleriyle kalıp, medikal, döküm kalıbı, otomotiv ve havacılık sektörlerinde hassas 5 eksen simultane işleme. X/Y/Z eksenlerinde lineer cetveller standarttır. A/C eksenlerinde ise dairesel (açısal) cetveller standarttır.
TANDEM 5 EKSEN DİK İŞLEME MERKEZLERİ ÜRÜN AİLESİ KARŞILAŞTIRMA TABLOSU
Genel Karşılaştırma:

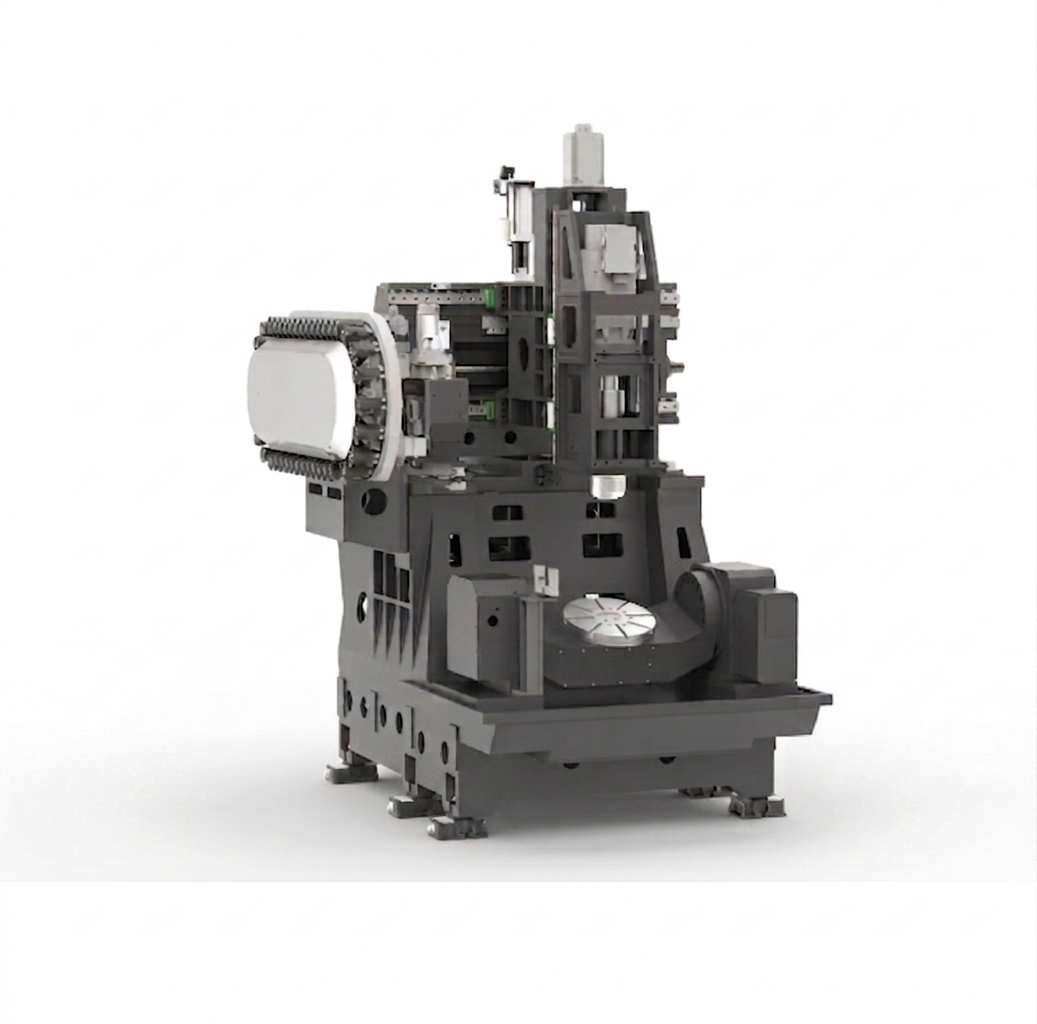

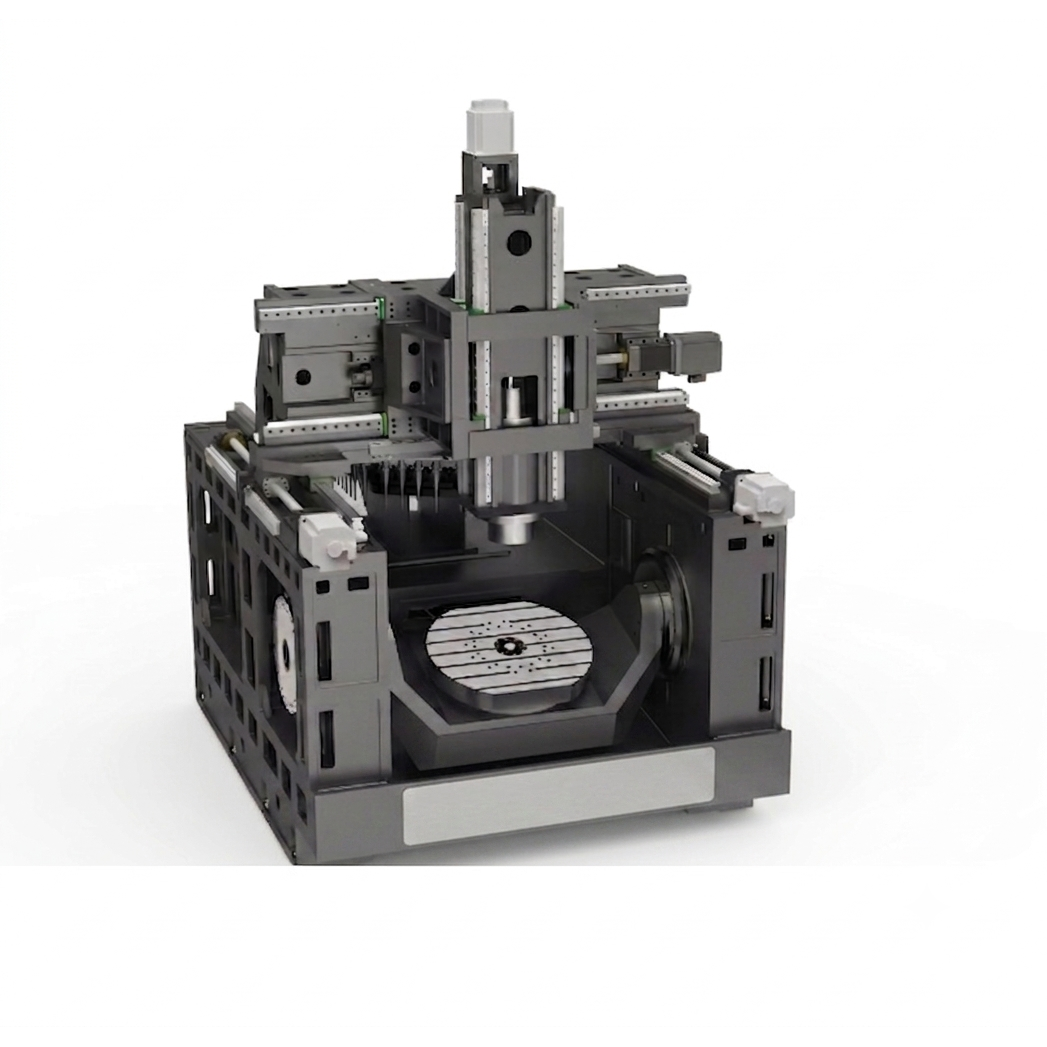

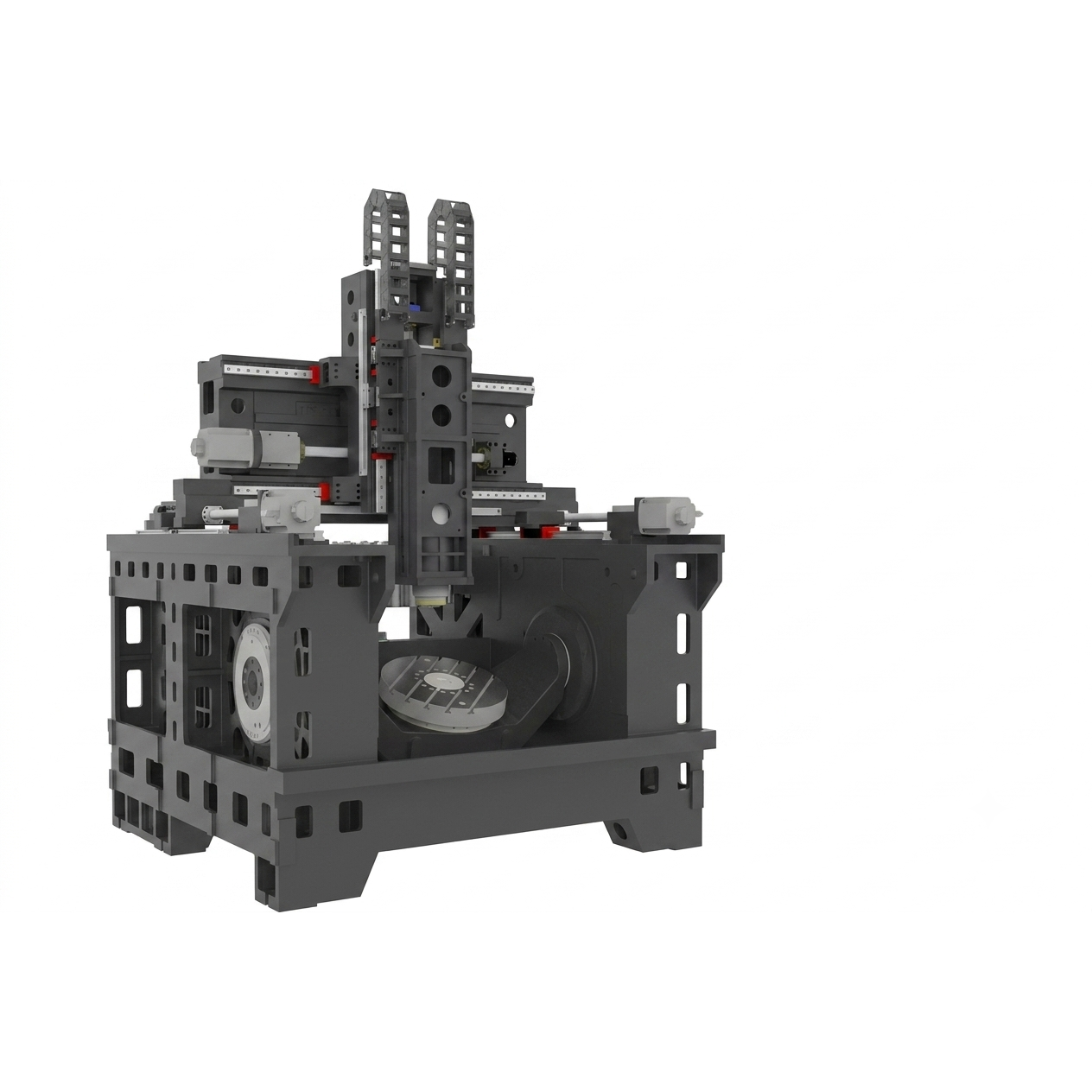

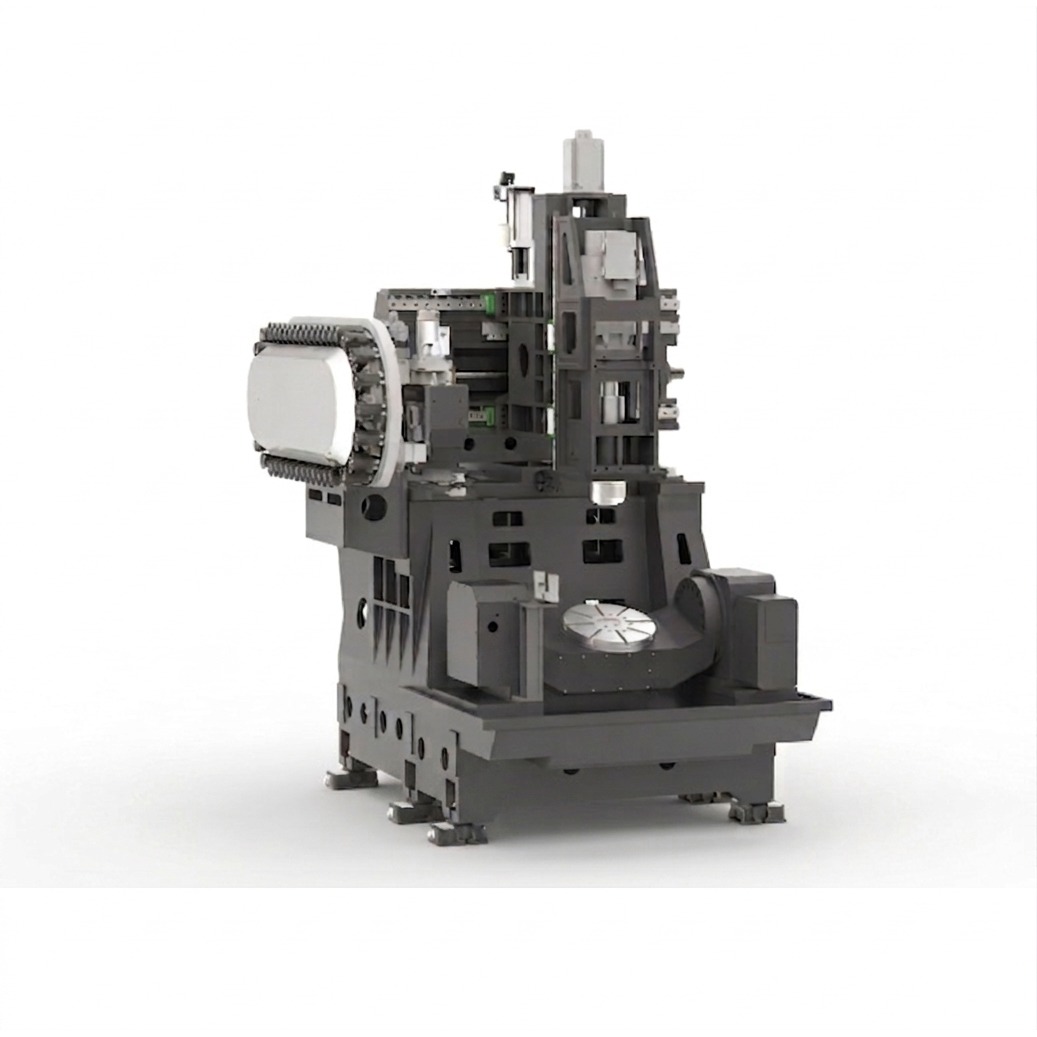

| Özellik | U500-5X | C500-5X | U630-5X | U800-5X |
|---|---|---|---|---|
| Tabla çapı | Ø500 mm | Ø500 mm | Ø630 mm | Ø800 mm |
| Maks. iş parçası çapı | Ø700 mm | Ø700 mm | Ø850 mm | Ø1.000 mm |
| Maks. yük | 500 kg | 300 kg | 800 kg | 1.200 kg |
| A eksen | DD (Torque) Motor | Rulmanlı Kam (Roller Cam) | Çift DD Motor (A ekseni sağ ve sol iki adet) |
Çift DD Motor (A ekseni sağ ve sol iki adet) |
| C eksen | DD (Torque) Motor | DD (Torque) Motor | DD (Torque) Motor | DD (Torque) Motor |
| Standart iş mili | HSK A63 20.000 rpm |
HSK A63 15.000 rpm |
HSK A63 16.000 rpm |
HSK A63 16.000 rpm |
| Maks. opsiyonel mil devri | 36.000 rpm (HSK E50) |
20.000 rpm (HSK A63) |
20.000 rpm (HSK A63) |
20.000 rpm (HSK A63) |
| Takım kapasitesi | 32 adet | 40 / 60 / 90 adet | 60 / 90 adet | 60 / 90 / 48 adet |
| Kontrol sistemi | Heidenhain Siemens ONE |
Heidenhain Siemens ONE 828D Fanuc |
Siemens Heidenhain |
Siemens Heidenhain |
| Makine ağırlığı | 10.000 kg | 9.500 kg | 13.500 kg | 16.000 kg |
Tornalama Fonksiyonlu 5 Eksen Dik İşleme Merkezleri Karşılaştırma Tablosu
| Özellik | U630T-5X | U800T-5X |
|---|---|---|
| Tabla çapı | Ø630 mm | Ø800 mm |
| Maks. iş parçası çapı | Ø850 mm | Ø1.000 mm |
| Maks. yük | 500 kg | 800 kg |
| A eksen | Çift DD Motor (A ekseni sağ ve sol iki adet) |
Çift DD Motor (A ekseni sağ ve sol iki adet) |
| C eksen | DD Motor | DD Motor |
| Standart iş mili | HSK T63 15.000 rpm |
HSK T63 15.000 rpm |
| Takım kapasitesi | 60 / 90 adet | 60 / 90 / 48 adet |
| Kontrol sistemi | Siemens Heidenhain |
Siemens Heidenhain |
| Makine ağırlığı | 13.500 kg | 15.000 kg |
5 eksen dik işleme merkezleri ürün gamımızla, farklı ölçek ve bütçe ihtiyaçlarına uygun model seçme imkânı sunmaktayız. Küçük ve orta ölçekli hassas parça üretiminden (U500-5X), fiyat/performans dengeli seri üretime (C500-5X), büyük ve ağır iş parçalarına (U630-5X ve U800-5X) kadar tüm ihtiyaçlar tek marka çatısı altında karşılanır. Bu sayede yedek parça, servis ve operatör eğitimi açısından işletmenize uzun vadeli tutarlılık ve avantaj sağlar.
Tüm modellerde X/Y/Z eksen hareketlerinin işleme bölgesinden yapısal izolasyonu ve X/Y/Z eksenlerinde lineer cetvel standart olarak sunulmaktadır. Heidenhain TNC 640 ve/veya Siemens Sinumerik (ONE / 828D) kontrol seçenekleri, Dinamik Çarpışma İzleme (DCM) ve Kinematik Kalibrasyon gibi güvenlik ve hassasiyet paketleri ile CTS (iş mili içinden soğutma sıvısı) ve ATS (basınçlı hava) opsiyonları sayesinde farklı üretim ihtiyaçlarına kolayca uyum sağlar.
5 eksen dik işleme merkezleri ürün gamımızla, farklı ölçek ve bütçe ihtiyaçlarına uygun model seçme imkânı sunmaktayız. Küçük ve orta ölçekli hassas parça üretiminden (U500-5X), fiyat/performans dengeli seri üretime (C500-5X), büyük ve ağır iş parçalarına (U630-5X ve U800-5X) kadar tüm ihtiyaçlar tek marka çatısı altında karşılanır. Bu sayede yedek parça, servis ve operatör eğitimi açısından işletmenize uzun vadeli tutarlılık ve avantaj sağlar.
Tüm modellerde X/Y/Z eksen hareketlerinin işleme bölgesinden yapısal izolasyonu ve X/Y/Z eksenlerinde lineer cetvel standart olarak sunulmaktadır. Heidenhain TNC 640 ve/veya Siemens Sinumerik (ONE / 828D) kontrol seçenekleri, Dinamik Çarpışma İzleme (DCM) ve Kinematik Kalibrasyon gibi güvenlik ve hassasiyet paketleri ile CTS (iş mili içinden soğutma sıvısı) ve ATS (basınçlı hava) opsiyonları sayesinde farklı üretim ihtiyaçlarına kolayca uyum sağlar.
İşletmeniz için en uygun 5 eksen dik işleme merkezi modelini belirlemek, teknik danışmanlık almak ve size özel fiyat teklifi oluşturulması için bizimle iletişime geçebilirsiniz.
