SSS
Sıkça Sorulan Sorular
Nakanishi - Motor İş Milleri
Evet. Tüm Nakanishi motor milleri, IP57 koruma derecesine sahiptir, hava püskürtme sistemi kullanılır. Soğutma sıvısı kesici takımına yönlendirilmelidir. Doğrudan elektrik/hava motoru millerine yönlendirilmemelidir.
Soru ile ilgili modeller: ABT, Air-Speed, HES, HTS, iSpeed3, PLANET, Xpeed, E2000, E3000, E4000
Bir takım veya pens değiştirileceği zaman, pens somunu ve pensin çıkartılması, ardından kesme çapakları gidermek için alkollü bir bezle iş mili koniğinin temizlenmesi önerilir. Bu, iş mili hassasiyetinin korunmasına yardımcı olacak ve uzun ömürlülüğü arttıracaktır.
Soru ile ilgili modeller: ABT, Air-Speed, HES, HTS, iSpeed3, PLANET, Xpeed, E2000, E3000, E4000
Nakanishi motor iş millerinde dişli yoktur. Çünkü dişliler çalışırken ısı üretir, ısı arttıkça titreşim ve termal genleşmeye neden olur, bu etkenlerde yüksek hızlarda dönüşü engeller.
Soru ile ilgili modeller:ABT,Air-Speed,HES,HTS,iSpeed3,PLANET,Xpeed,E2000,E3000,E4000
Nakanishi motor milleri, makine iş milinin dönüşünü kullanmayan entegre motorlu iş mildir. Diğer markaların iş mili hızlandırıcıları, dönüş hızını artırmak veya azaltmak için dişlilerle makine iş mili tarafından tahrik edilir.
Soru ile ilgili modeller:ABT,Air-Speed,HES,HTS,iSpeed3,PLANET,Xpeed,E2000,E3000,E4000
| Tahrik Sistemi | Elektrikli Sistem | Havalı Sistem |
|---|---|---|
| Dönme Hızı Kontrolü | Ayarlanan dönüş hızı harici olarak kontrol edilebilir | Sabit basınçta kullanım olduğu için dönüş hızı hassas kontrol edilemez. |
| Yük oranı görselleştirmesi | En verimli işleme koşullarını ayarlamak için bir kılavuz olarak kullanılabilen kontrol paneli üzerinden, yüklenme anlık olarak görülebilir. | Kontrol paneli kullanılmadığı için yüklenme oranı görselleştirmesi mümkün değildir. |
| Çıkış işlevleri | Devir, hata, alarm gibi çıktı fonksiyonları alınabilir. | Bazı ürünler haricinde çıkış fonksiyonu yok *Hava yataklı türbin milleri için ayrı bir sensör gereklidir. |
| İşleme kalitesi | Stabil işleme için dönüş hızını korur. | Dönüş hızı, işlem yüküne bağlı olarak değişir. |
| Maliyet | (Başlangıç maliyeti) Havadan daha yüksek. (İşletme Maliyeti) Hava sisteminden daha düşük. | (Başlangıç maliyeti) Elektrik sisteminden daha düşük. (İşletme Maliyeti) Elektrik sisteminden daha yüksek |
Devir kontrol fonksiyonu, yük faktörü görselleştirmesi, mükemmel otomasyon uyumluluğu ve istikrarlı işleme performansı için elektrikli sistemi öneriyoruz. Havalı sistem başlangıç maliyeti açısından daha ucuzdur ancak havayı üreten kompresörün güç tüketimi göz önüne alındığında elektrikli sistem işletme maliyeti açısından daha ekonomiktir. Ayrıca elektrikli sistem enerji tasarrufu sağlayan ve çevre dostu bir sistemdir.
Soru ile ilgili modeller: ABT, Air-Speed, HES, HTS, iSpeed3, PLANET, Xpeed, E2000, E3000, E4000
Elektrikli motorlar elektrikle çalışır. Dönüş hızı, yüksek performanslı bir mikro bilgisayar tarafından geniş aralıkta ayarlanabilir. Ayrıca, devir hızı yüksek hassasiyetli bir dönüş sensörü ile doğru bir şekilde görüntülenebilir.
Hava motorları, 0.3 MPa ile 0.5 MPa arasındaki hava basıncı ile çalışır. Devir hızı ayarlanabilir, ancak ince ayar yapılamaz ve devir hızı görüntülenemez.
Soru ile ilgili modeller: ABT, Air-Speed, HES, HTS, iSpeed3, PLANET, Xpeed, E2000, E3000, E4000

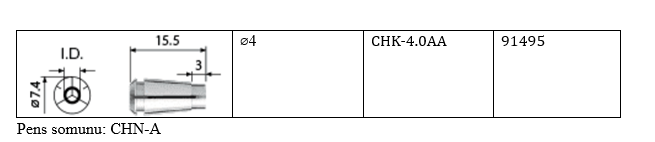

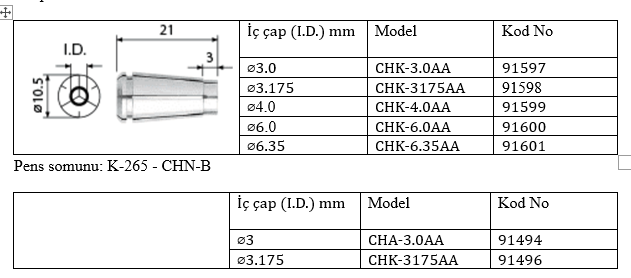

Yüksek hassasiyetli tip AA penslerinin iş mili doğruluğu 2 μm içindedir. Sadece CHK ve CHA grupları aşağıda listelenen yüksek hassasiyetli tip AA penslerine sahiptir.

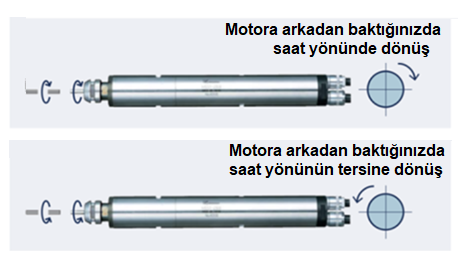

Motor modeli aşağıdaki şekilde tanımlanır:
- Motor modeli R/RA: Saat yönünde
-Motor modeli L/LA: Ters dönüş (saat yönünün tersine)
Soru ile ilgili modeller:ABT,Air-Speed,HES,HTS,iSpeed3,PLANET,Xpeed,E2000,E3000,E4000
Motor iş milleri; işleme yöntemi, işleme yükü, iş parçası malzemesi ve kullanılan takımlar gibi çeşitli etkenler altında kullanılır. Bu nedenle, belirli bir bakım süresi ve beklenen ömür belirtmiyoruz. Dahili parçalar, özellikle rulmanlar, zamanla kademeli olarak aşınacaktır. Motor millerinizi düzenli olarak bakımlarını yaptırınız.
Soru ile ilgili modeller:ABT,Air-Speed,HES,HTS,iSpeed3,PLANET,Xpeed,E2000,E3000,E4000
Yüksek devirli motor iş mili makinelere monte edilmek üzere tasarlanmıştır. Bunları makinelere monte edilmiş olarak kullandığınızdan emin olun.
Mikro taşlama tutucuları elle kullanılmak üzere tasarlanmıştır. Bunları el aleti olarak kullandığınızdan emin olun.
Soru ile ilgili modeller:ABT,Air-Speed,HES,HTS,iSpeed3,PLANET,Xpeed,E2000,E3000,E4000
- Elektrikli motor iş milleri
Toz geçirmeme ve soğutma için hava sağlandığında IP57'dir.
- Havalı motor iş milleri
Hava motoruna hava sağlandığında (hava motoru çalışırken) IP57'ye eşittir.
Soğutma sıvısı; kesici takıma yönlendirilmeli, doğrudan elektrikli/havalı motor iş millerine yönlendirilmemesi gerekiyor.
Soru ile ilgili modeller: ABT, Air-Speed, HES, HTS, iSpeed3, PLANET, Xpeed, E2000, E3000, E4000
Pensin modeline ve boyutuna bağlı olarak değişir.

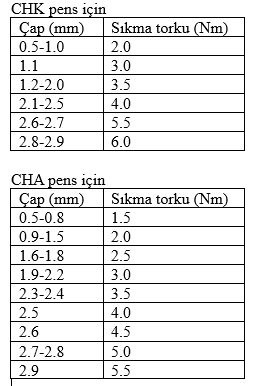

CHK pens φ3.0–6.35 için uygun sıkma torku 7,0 Nm'dir. Diğer boyutlar için aşağıdaki tabloya bakın.
CHA pens φ3.0–4.0 için uygun sıkma torku 6,0 Nm'dir. Diğer boyutlar için aşağıdaki tabloya bakın.
CH16 pens için uygun sıkma torku 8,0 Nm'dir.
Soru ile ilgili modeller:ABT,Air-Speed,HES,HTS,iSpeed3,PLANET,Xpeed,E2000,E3000,E4000
Milin pens yuvasının konik iç çapında ölçülen salgı değeridir.
Soru ile ilgili modeller: ABT, Air-Speed, HES, HTS, iSpeed3, PLANET, Xpeed, E2000, E3000, E4000
Havalı motor motor tutucu, hava hattı kitiyle birlikte yağlama için yağ buharına ihtiyaç duyar. Hava hattı kitindeki yağlayıcının işlevi, yağlayıcı yağı kompresör havasında yağ filmi oluşturmaktır. Bu yağ buharı, hava motorunun iç kısmını yağlar ve havalı motorun ömrünü büyük ölçüde uzatır.
Önerilen yağlayıcı, dakikada yaklaşık 1-3 yağ damlası hacminde olacak şekilde ayarlanır ve ticari olarak temin edilebilen yağlayıcılar da kullanılabilir.
Soru ile ilgili modeller:ABT,Air-Speed,HTS,PLANET,Xpeed
ISO VG 15 sıvı parafin (Shell Ondina Oil 15) kullandığınızdan emin olmalısınız. Satın almak için, bizimle iletişime geçin. ABD spesifikasyonu için, FUCHS Superla #9 beyaz yağ kullanın.
Soru ile ilgili modeller:ABT,Air-Speed,HTS,PLANET,Xpeed
| Model | Elektrik Sistemi | Çalışma Hızı | Elektrik Akımı | Elektrik Akım |
|---|---|---|---|---|
| E4000 | AC 48 V | 0–0.66 kHz | 3 fazlı | 7.8 A |
| E3000 | AC 33 V | 0–1 kHz | 3 fazlı | 2.4 A |
| E2000 | AC 28 V | 0–0.83 kHz | 3 fazlı | 2.3 A |
| iSpeed3 | AC 23.4 V | 0–1.33 kHz | 3 fazlı | 2.0 A |
Soru ile ilgili modeller: HES,E2000,E3000,E4000,iSpeed3
| Model Serisi | Kablo Çapı | Minimum Bükülme Yarıçapı |
|---|---|---|
| E4000 (Güç kablosu) | ⌀11.4 | 70 mm |
| E4000 (Sinyal kablosu) | ⌀7.4 | 70 mm |
| E3000 | ⌀8.0 | 60 mm |
| E2000 | ⌀6.3 | 45 mm |
| iSpeed | ⌀8.0 | 60 mm |
| HES | ⌀8.0 | 60 mm |
Soru ile ilgili modeller:HES,E2000,E3000,E4000,iSpeed3
| Kontrol Ünitesi | Akış Hızı |
|---|---|
| E4000 (1 motor) | Yaklaşık 100 STD koşullar/Dak |
| E3000 (1 motor) | Yaklaşık 30 STD koşullar/Dak |
| E3000 ve 4 ayırıcı (4 motor) | Yaklaşık 120 STD koşullar/Dak |
| E2280 (1 motor) | Yaklaşık 30 STD koşullar/Dak |
| E2280 (2 motor) | Yaklaşık 63 STD koşullar/Dak |
| iSpeed (1 motor) | Yaklaşık 30 STD koşullar/Dak |
| iSpeed (2 motor) | Yaklaşık 60 STD koşullar/Dak |
Soru ile ilgili modeller:HES,E2000,E3000,E4000,iSpeed3
Aşağıdaki listeye bakınız.
| E4000 | E3000 | iSpeed3 | E2280 | |
|---|---|---|---|---|
| P1 | Hata çıkışı devre ayarları veya hata/uyarı kodu sinyal çıkışı seçimi | Hata çıkışı devre ayarları veya hata/uyarı kodu sinyal çıkışı seçimi | Hata çıkışı devre ayarları veya hata/uyarı kodu sinyal çıkışı seçimi | Hata çıkışı devre ayarları veya hata/uyarı kodu sinyal çıkışı seçimi |
| P2 | Motor hız kontrolü için AUTO modunun ayarlanması | Motor hız kontrolü için AUTO modunun ayarlanması | Motor hız kontrolü için AUTO modunun ayarlanması | Motor hız kontrolü için AUTO modunun ayarlanması |
| P3 | Sabit motor hızının ayarlanması | Sabit motor hızının ayarlanması | Sabit motor hızının ayarlanması | Sabit motor No 1 hızının ayarı |
| P4 | Maksimum motor hızının ayarlanması | Maksimum motor hızının ayarlanması | Maksimum motor hızının ayarlanması | Sabit motor No 2 hızının ayarlanması |
| P5 | Harici hız kontrol modunun seçimi | Harici hız kontrol modunun seçimi | Harici hız kontrol modunun seçimi | Maksimum motor No.1 hızının ayarlanması |
| P6 | Harici motor başlatma sinyali kontrol modunun seçimi | Harici motor başlatma sinyali kontrol modunun seçimi | Harici motor başlatma sinyali kontrol modunun seçimi | Maksimum motor No.2 hızının ayarlanması |
| P7 | Motor hızlanma ve yavaşlama süresinin ayarlanması | Motor hızlanma ve yavaşlama süresinin ayarlanması | Harici motor hızlanma ve yavaşlama süresinin seçimi | Harici hız kontrol modu seçimi |
| P8 | FAN durduğunda geçici motor/iş mili çalışması (80 kare tipi) | Motor hız kontrol voltajı seçimi DC-10 V sinyal yöntemi | Acil durdurma fonksiyonunun seçimi | Harici motor başlatma sinyali kontrol modu seçimi |
| P9 | Parametre ayarlarının onayı | Acil durdurma fonksiyonunun seçimi | Hızlanma seviyesini ayarlama | Giriş motoru devre dışı bırakma tercihi |
| P10 | Hata geçmişi | Hata geçmişi | - | |
| P11 | Parametre ayarlarının onaylanması | - | ||
| PA | Acil durdurma özelliğinin seçimi | Motor hız kontrol voltajının seçimi DC-10 V sinyal yöntemi | ||
| Pb | Acil durdurma özelliğinin seçimi | |||
| Pc | Aydınlatma parlaklığının seçimi | |||
| Pd | Parametre ayarlarının onaylanması | |||
| PE | Hata geçmişi | |||
| Pn | Yazılım sürüm ayarlarının onaylanması |
Soru ile ilgili modeller: HES,E2000,E3000,E4000,iSpeed3
Temiz, kuru hava sağlamanın aşağıdaki etkileri vardır:
- Elektrikli motorlar üzerinde soğutma etkisi vardır ve daha uzun süre kullanım sağlar.
-Hava üflenmesi sayesinde çalışma sırasında soğutma sıvısı ve yağ akışı sağlanırken oluşacak tozun da iş miline teması engelleniyor.
Soru ile ilgili modeller:HES,E2000,E3000,E4000,iSpeed3
Hayır. Eş zamanlı çalışma mümkün değildir. Kullanılacak motorun anahtarını takın.Eş zamanlı çalışma için gereken iör sayısı motor mili sayısına eşittir.
Soru ile ilgili modeller: E2000, E3000, iSpeed3
Filtre bağlantısı havalı motorun hava giriş hortumunun ucuna (hava hattı kitine bağlanan tarafa) takılır. Filtre bağlantısının ucu φ6 mm'dir ve hava hattı kitinin hızlı hava bağlantısına kolayca takılır.
Hava motoru için hava giriş hortumunun uzunluğu 2 metre olarak ayarlanmıştır. Hava giriş hortumunun uzunluğu değiştirirseniz çalışma performansı etkilenecektir.
Soru ile ilgili modeller: HTS,PLANET,Air-Speed
Sertleştirme işlemine tabi tutulmamış paslanmaz çelik 303'tür.
Rondela pulunun malzemesi paslanmaz çelik 420’dir.
Soru ile ilgili modeller:E2000,E3000,E4000

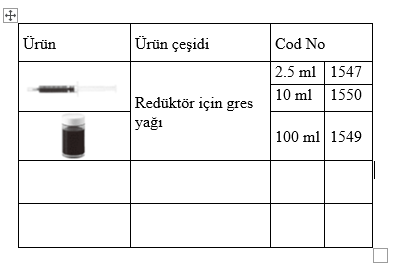

Aşağıda listelenen gres yağlarını kullandığınızdan emin olun. Her 70-100 saatte bir yaklaşık 0,5 ml gres enjekte edilmeli.
Soru ile ilgili modeller: E3000,Air-Speed

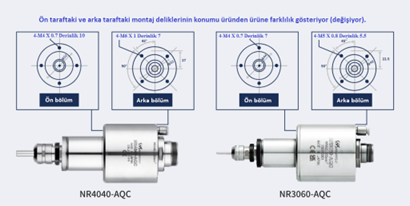

NR4040-AQC ve NR3060-AQC modellerinin ön ve arka taraflarında 4’er tane montaj deliği vardır. Montaj deliklerinin konumları, örnek şekilde gösterildiği gibi değildir. Üründen ürüne değişir.
Soru ile ilgili modeller:E3000,E4000
Yumuşak parlatma keçe uçları yağ ve nemi emerek aşındırıcının yüzeye
yapışmasını önler ve güzel bir sonuç elde edilmesini sağlar. Sert keçeli uçlar, yumuşak tipten daha az yağ ve nem emerek aşındırıcının keçe yüzeyinde kalmasını ve hızlı cilalama yapılmasını sağlar.
Cevap 2Seramik elyaflar (fiberler), ağırlıklı olarak alüminyum oksit ve silikadtan
oluşan lifli bir aşındırıcı malzemedir. Genel taşlama taşlarında kullanılan aşındırıcı
taneciklerin aksine, sürekli olarak yeni kesici kenarlar üretilerek tutarlı ve istikrarlı bir
parlatma performansı sağlanır. Farklı şekil ve boyut seçenekleri mevcuttur.
Kalıpların son cilalanması (parlatılması) için
• Seramik elyaf taşlama taşları (ultrasonik ve manuel kullanım için)
Otomatik Çapak Alma İçin:
• Esnek mil ile seramik taşlar
• Seramik elyaf (fiber) fırçalar: uç kısmı, çanak (fincan tipi), delik ve çapraz delik için
ve özel koruyucu ile
Tek kesici ağızlı kesim spiral kesim türüdür. Büyük miktarda kesme hacmi ve temiz bir yüzey üretir. Talaşlar iğne şekline bezer. Çift kesici ağızlı kesim ağ şeklinde kesim tipidir. Tek kesimle karşılaştırıldığında kesme direncini azaltır ve kullanımı daha kolaydır. Talaşlar toz halinde olduğu için güvenlidir.
Titanyum kaplama, karbür kesicilerin yüzeyini titanyum nitrür (TiN) ile kaplayarak
takımın performansını artıran bir teknolojidir. Kaplama; aşınma direncini, ısı direncini,korozyon direncini artırır ve takım ömrünü uzatır.
Yüksek sertliği sayesinde işleme sırasında (oluşacak kaçıklık azalacağı için) daha
hassas işleme yapılmasını sağlar. Bu sağlamlık, standart paslanmaz çelik millerin
sağlamlığının üç katından daha fazladır.
Elektrokaplama elektroliz yoluyla elmas veya CBN alaşımını metal yüzeye bağlayan bir teknolojidir. Kusursuz maliyet performansına sahiptir ve küçük seri işleme için uygundur. Ayrıca, büyük miktarda aşındırıcı tanecik çıkıntı özelliği sayesinde kesme ağzı keskindir,
CBN, sertlik konusunda elmastan sonra ikinci sırada yer alan bir bor ve nitrojen bileşiğidir. CBN yüksek sıcaklıkta işleme için uygundur, çünkü 1300°C'ye kadar termal olarak kararlıdır, elmas ise 700°C'de oksitlenmeye başlar.
Motor iş milleri, makinelere monte edilmek üzere tasarlanmıştır. Bunları yalnızca makinelerde monte edilmiş şekilde kullanmaya özen gösterin. Micro taşlamalar, el ile kullanılmak üzere tasarlanmıştır. Bunları yalnızca el aleti olarak kullanmaya özen gösterin.
