İş Güvenliği ve İşleme Kalitesinin Anahtarı Olan CNC Torna Aynası Nedir?

İş Güvenliği ve İşleme Kalitesinin Anahtarı Olan CNC Torna Aynası Nedir?

İş Güvenliği ve İşleme Kalitesinin Anahtarı Olan CNC Torna Aynası Nedir?

Takım tezgahına iş parçasını sabitleyerek yüksek devirde işlenmesini sağlayantorna aynalarının; iş güvenliğiyle işleme kalitesi gibi pek çok noktadaki önemi düşünüldüğünde, bu kritik bağlantı aparatını alırken ve kullanırken nelere dikkat etmeli?
Torna tezgahının en önemli ve kritik parçalarının başında gelen torna aynası, sıkıca sabitlediği iş parçasıyla birlikte takım tezgahı tarafından yüksek devirlerde dönerek işlenen parçayı şekillendirip talaşlı imalat yapılmasını sağlıyor. Farklı özelliklerde model seçenekleri olan torna aynaları; hidrolik aynalar, pnömatik aynalar, manuel aynalar, kepenkli aynalar olarak gruplandırılıyor. 3 ve 4 ayaklı torna aynası Genellikle 3 ayaklı aynalarda ayaklar kapandığında otomatik merkezleme olduğu için işlenecek parçanın bağlanması daha hızlı ve kolay olmaktadır. Bu sayede silindirik parçaların işlenmesinde zamandan ve iş yükünden tasarruf sağlanır. 4 ayaklı aynalar, dairesel parçalar sıkabildiği gibi dörtgen parçaları da sıkabiliyor. Üniversal 4 ayaklı aynalarda 4 ayak aynı anda kapandığı için merkezleme işlemi yapılır. Özel işlemler için karşılıklı 2 ayağı eş zamanlı hareket eden farklı model aynaları da mevcuttur.
Merkezden kaçık bağlama işlemleri için hem 3 hem de 4 ayaklı kepenkli aynalar bulunuyor. Sonuç olarak ayna seçimi yaparken işlenecek parçanın özellikleri öne çıkıyor. Günümüzde profesyonel takım tezgahı kullanıcıları, 3 çeneli ile 4 çeneli torna aynalarının ikisini de temin ediyorlar. Hatta işlenecek parçalara özel olarak farklı bağlama şekilleriyle kullanılan özel ayna tipleri de bulunuyor.

Torna aynası alırken nelere dikkat etmeli?
İş güvenliği, işleme kalitesi ve üretim maliyeti dikkate alındığında torna aynası seçerken birkaç noktaya dikkat etmek gerekiyor. Yeni torna aynası, takım tezgahı bağlantısına uyumlu olmalı. İşlenecek parçanın boyutu ve çapına dikkat edilmeli.
İşlenecek parçanın tasarımına göre 3 ayaklı ve 4 ayaklı ya da her ikisi de alınmalıdır.
Çelik ya da dökme demir gövdeli bir ayna tercih edilmelidir.  Dünyada en çok satılan CNC torna aynası markası olan Kitagawa’nın zengin model alternatifleri bulunuyor.

Torna aynasıyla işleme yaparken nelere dikkat etmeli?
İşlenecek parça, aynaya takıldıktan sonra gerekli torkta sıkılmış olması gerekiyor. Parçanın torna aynası merkezinden kaçık olmamasına dikkat edilmeli. Çalışma öncesi parçanın salgısı kontrol edilmeli ve düzensizlik varsa giderilmelidir. Hidrolik torna aynalarında hidrolik yağının miktarı kontrol edilmeli.

Kitagawa Hidrolik Aynalar
Kitagawa, CNC tezgahlarında kullanılan yüksek hassasiyet ve sertlik değerlerine sahip açık ya da kapalı merkezli modeller sunuyor. Bu ürünler özel çelik tasarımları, üstün sıkma hassasiyetleri ve uzun ömürlü olmalarıyla öne çıkıyorlar.
TANDEM Takım Tezgahları bünyesinde satılan Japon Kitagawa markasının açık merkezli ayna, 2 ayaklı hidrolik ayna, 3 ayaklı hidrolik ayna ve 4 ayaklı ayna
seçenekleri bulunuyor.
En çok tercih edilen 8 inçlik (210 mm’lik) CNC torna aynası 2 ayaklı, 3 ayaklı ve 4 ayaklı seçeneklerle sunuluyor.
Standart 8 inç 3 ayaklı hidrolik ayna 210 mm’lik çapa sahip açık merkezli hidrolik aynadır.
Alternatif olarak 10 inç 250 mm’lik torna aynası da yer alıyor.

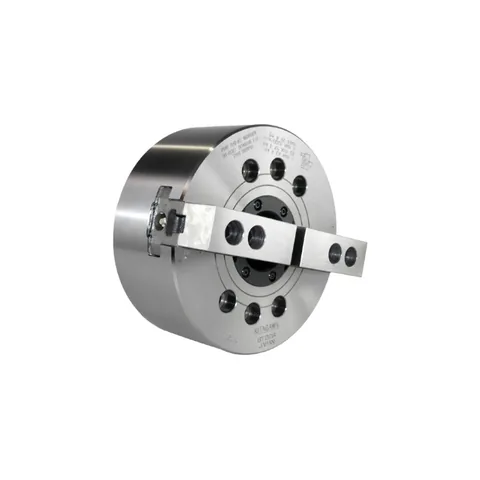

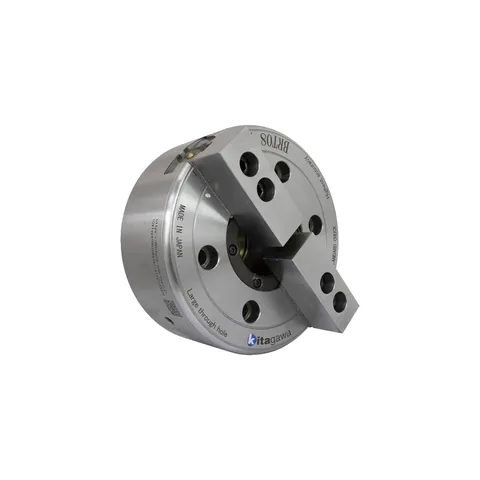

Kitagawa ürün ailesinde 8 inç 2 ayaklı hidrolik aynalar da mevcuttur.

Kitagawa marka BT serisi torna aynalarında 110 mm’den 304 mm’ye kadar uzanan farklı çaplarda
versiyonlar bulunuyor.
Kapalı merkezli hidrolik torna aynası olan NT serisi yüksek alaşımlı çelikten üretilen ve dayanıklılığıyla öne çıkan 2 ayaklı hidrolik aynadır.

İş Güvenliğinde Nelere Dikkat Edilmeli?
Ayna ile işleme yapılırken parçanın fırlama riskine dikkat edilmeli. Bu riske karşı aynada sıkma kuvvetine, merkezlemeye ve dönüş hızına dikkat etmek gerekiyor. İşleme için gerekli olan sıkma kuvveti maksimum statik sıkma kuvvetini aşmamalıdır. İşleme için gerekli olan dönüş hızı, sıkma kuvveti gibi tezgah üreticisi veya kullanıcı tarafından belirlenir ve çalışma esnasında müsaade edilen maksimum dönüş hızı geçilmemelidir.
Sıkma kuvveti; kullanılan hidrolik yağ ile gres, ayak yüksekliği, pompanın performansına, kısma valfine, hidrolik hattındaki boru vb. parçalara bağlı olarak değiştiği için dikkat edilmelidir.
Yüksek balanslı iş parçasını işlerken, dönüş hızını azaltarak iş parçasının fırlamasını
önleyebilirsiniz.
İş parçasında fikstür kaynaklı balans varsa oluşacak titreşim, işleme hassasiyetini etkiler ve aynanın çalışma ömrünü kısaltarak hasar görmesine neden olur. Bu noktada karşı dengeleyici ağırlık kullanarak ya da dönüş hızını azaltarak balansı alın. Yüksek dönüş hızında ağır işleme yapıldığında, aynada balans varmış gibi titreşim oluşacağı için kesme şartlarını ve dinamik sıkma kuvvetini tezgahın özelliklerine
uygun bir şekilde ayarlayın. Ayrıca işlenecek parçanın malzemesinin özelliğine uygun sıkma ayakları tercih edilmeli. Torna aynaları kullanılmayacağı zaman bekletilirken koruyucu yağ ile yağlanmalı ve sonrasında cıvata ile bağlantı noktaları kontrol edilmelidir. Sonuç olarak aynanın sıkma torku değeri ve dönüş hızına dikkat etmek gerekiyor.

İkinci el ayna alınmalı mı?
Uzun ömürlü bir parça olan torna aynaları ikinci elde uygun fiyatıyla öne çıkıyor. Ancak her aynanın ayakları zamanla aşındıkça hassasiyeti azalır. İkinci el aynanın çenelerinde düzensiz aşınma varsa tam kapanmama riski olabiliyor. Bunun sonucunda ayna çeneleri, parçayı tam kavrayamayacağı için pek çok riske neden olacaktır. Sonuç olarak uzmanlar ikinci el ayna alınmasını tavsiye etmiyor. Cnc torna aynasının tamiri yedek parça bulunamıyorsa veya fiyatı yüksekse önerilmiyor. Tamir yerine yeni bir ayna ile değişimi tavsiye edilir. Ayrıca büyük deformasyon varsa ve kritik parçalar aşınmışsa ve güvenlik riski taşıyorsa tamiri önerilmez.
Aynanın taban ayağı değiştiğinde hassasiyeti etkilenebilir; parça kalitesini ve iş güvenliğini tehlikeye atabilir.
