U800-5X

U800-5X / U800T-5X

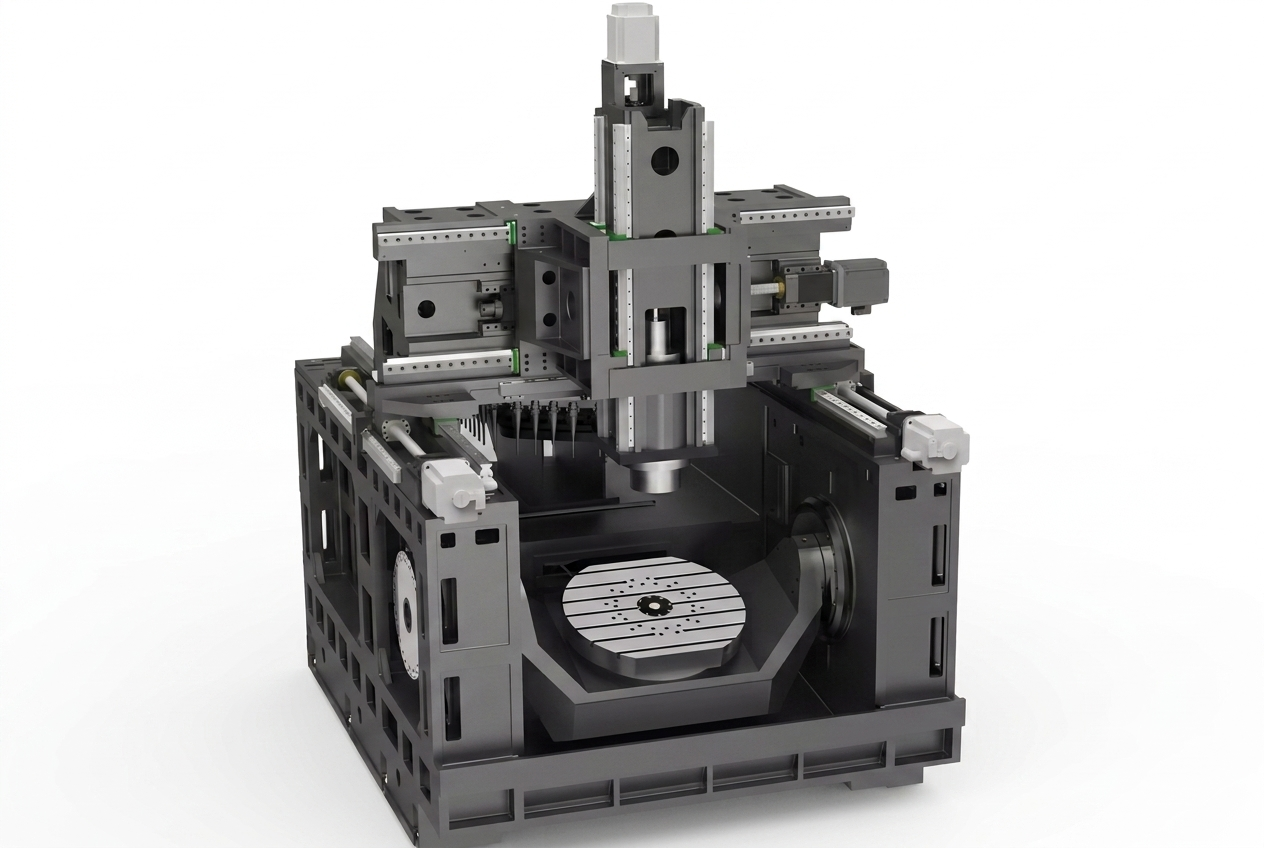

U800-5X, eksen hareketlerinin işleme bölgesinden yapısal olarak izole edildiği
köprü tipi (gantry) gövde mimarisine sahip 5 eksen CNC işleme merkezimizdir.
Y ekseninde çift doğrudan tahrik, HSK A63 16.000 rpm elektro mil ve yüksek
torklu pnömatik frenler ile 1.200 kg'a kadar ağır iş parçalarını hassas şekilde
işler. HSK T63 tornalama tipi iş miliyle donatılmış U800T-5X varyantı, tek bağlamada frezeleme ve tornalama imkânı sunar.

Köprü Tipi (Gantry)

• Eksen hareketlerinin işleme bölgesinden yapısal olarak izole edildiği gövde mimarisi
• Minimum taban alanı ile az yer işgal eden kompakt gövde tasarımı
• Y ekseninde çift doğrudan tahrik sistemi kullanılır
• 1.000 mm çapında ve 700 mm yüksekliğinde parça işlenebilir
• A/C eksenleri 1.200 kg'a kadar yük taşır
• Almanya menşeli yüksek torklu pnömatik frenler, A ekseninde 9.360 Nm'e varan frenleme torku sağlar

Standart Donanım

• Köprü tipi (gantry) gövde tasarımı
• A ekseninde sağda ve solda olmak üzere çift DD tork motorlar, Y ekseninde iki kolon üzerinde iki ayrı vidalı mil ve lineer kızaklarla tam senkronize doğrudan tahrikli çift servo motorlar
• Yüksek torklu pnömatik frenler (A ekseni, 9.360 Nm'e varan frenleme torku)
• A ve C eksenlerinde döner enkoder
• X/Y/Z eksenlerinde sızdırmaz doğrusal cetveller
• Built-in iş mili, HSK A63, 16.000 rpm, 30/36 kW, 100/120 Nm (Siemens/Heidenhain)
• Built-in iş mili, HSK T63, 15.000 rpm, 30/36 kW, 100/120 Nm (Siemens/Heidenhain) — U800T tornalama yapabilen dik işleme merkezi varyantı
• İş mili soğutma sistemi – su soğutucu
• 60 istasyonlu zincir tipi takım değiştirici (HSK A63)
• Rijit kılavuz çekme
• Ethernet, CF kart ve USB arayüzleri sayesinde çok alternatifli veri aktarımı
• Elektronik taşınabilir el çarkı (MPG)
• İşleme sırasında hava püskürtme (air blast)
• Talaş konveyörü
• İşleme sırasında parça-tabla yüzeyinden talaş uzaklaştırma amacıyla tezgah içini yıkama ve soğutma sıvısı sistemi
• Soğutma sıvısı tabancası
• Hava tabancası
• Tam kapalı sıçrama önleyicili tezgah kabini
• Klimalı elektrik kumanda panosu
• Merkezi otomatik gres yağlama sistemi
• Program sonu ikaz lambası
• LED çalışma lambası
• Kullanım kılavuzu (mekanik + elektrik parçaları)
• Tesviye cıvataları ve blokları

Opsiyonel Donanım

• Built-in iş mili, HSK A100, 10.000 rpm, 54/65 kW, 300/360 Nm — çok ağır kabatalaş operasyonları için
• 90 istasyonlu takım değiştirici, HSK A63 / HSK T63 (U800T)
• 48 istasyonlu takım değiştirici, HSK T100 (yalnızca U800T)
• İş mili içinden soğutma sıvısı (CTS) + ATS (iş mili içinden basınçlı hava)
• Bilyalı vida (ballscrew) içinden yağ soğutma
• İş parçası ölçüm probu
• Takım ölçüm probu
• Dinamik Çarpışma İzleme (DCM)
• Kinematik
• İlave 200GB SSD program hafızası (yalnızca Siemens kontrolde)

U800-5X ve U800T-5X — Yüksek İşleme Hacmi – Büyük İş Parçaları

Ø800mm tabla, 1.200 kg'a kadar yük kapasitesi ve Ø1.000mm'ye kadar iş parçası
çapı en büyük modelimizdir. Almanya menşeli yüksek torklu pnömatik frenler (A
ekseni frenleme torku 9.360 Nm) ile ağır iş parçalarında güvenli konumlama
sağlar. Opsiyonel HSK A100 iş mili (54/65kW, 300/360Nm) ile ağır talaş kaldırmaya
uygundur.
