U630-5X

U630-5X / U630T-5X

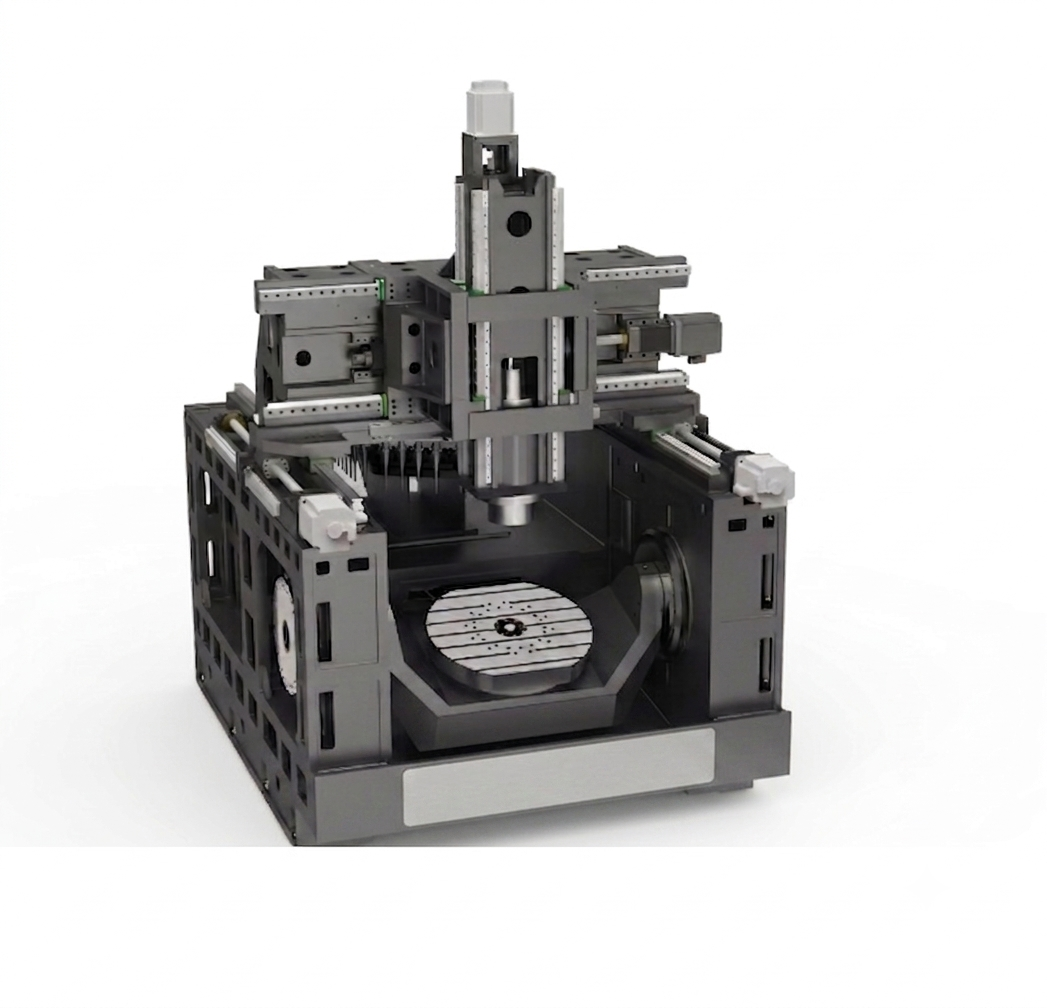

U630-5X, XYZ eksen hareketlerinin işleme bölgesinden yapısal olarak
tamamen izole edildiği köprü tipi (gantry) gövde mimarisine sahip 5 eksen
CNC dik işleme merkezidir. DD tork motorlu C ekseni, A ekseninde çift DD tork
motorlu tahrik, Y ekseninde de sağda ve solda olmak üzere iki vidalı mil ve tam
senkronize servo motorlarla çift tahrik sistemi, HSK A63 16.000 rpm iş mili ile 800
kg'a kadar ağır iş parçalarını hassas şekilde işler. HSK T63 tornalama tipi iş
miliyle donatılmış U630T-5X varyantı, tek bağlamada frezeleme ve tornalama
imkânı sunar.

Köprü Tipi (Gantry)

• Eksen hareketlerinin işleme bölgesinden yapısal olarak izole edildiği simetrik gövde mimarisi
• Minimum taban alanı ile az yer işgal eden kompakt gövde tasarımı
• A ekseninde çift DD motor (sağda ve solda olmak üzere iki DD motor), Y ekseninde de sağda ve solda olmak üzere iki vidalı mil ve tam senkronize servo motorlarla çift tahrik sistemi
• 850 mm çapında ve 550 mm yüksekliğinde parça işlenebilir
• A/C eksenleri 800 kg'a kadar yük taşır
• C ekseninde de DD (torque) motorla direkt tahrik teknolojisi kullanır

Standart Donanım

• Köprü tipi (gantry) gövde tasarımı
• A ekseninde sağda ve solda olmak üzere çift DD tork motorlar, Y ekseninde iki kolon üzerinde iki ayrı vidalı mil ve lineer kızaklarla tam senkronize doğrudan tahrikli çift servo motorlar
• A ve C eksenlerinde döner enkoder
• X/Y/Z eksenlerinde sızdırmaz doğrusal cetveller (linear scale)
• Built-in iş mili, HSK A63, 16.000 rpm, 30/36 kW, 100/120 Nm (Siemens/Heidenhain)
• Built-in iş mili, HSK T63, 15.000 rpm, 30/36 kW, 100/120 Nm (Siemens/Heidenhain) — U630T varyantı
• İş mili soğutma sistemi – su soğutucu
• 60 istasyonlu zincir tipi takım değiştirici (HSK A63)
• Rijit kılavuz (diş) açma
• Kontrol panelinde ethernet, CF kart ve USB arayüzleri sayesinde çok alternatifli veri aktarımı
• Elektronik taşınabilir el çarkı (MPG)
• İşleme sırasında hava püskürtme (air blast)
• Talaş konveyörü
• İşleme sırasında parça-tabla yüzeyinden talaş uzaklaştırma amacıyla tezgah içini yıkama ve soğutma sıvısı sistemi
• Soğutma sıvısı tabancası
• Hava tabancası
• Tam kapalı sıçrama önleyicili tezgah kabini
• Klimalı elektrik kumanda dolabı
• Merkezi otomatik gres yağlama sistemi
• Program sonu ikaz lambası
• LED çalışma lambası
• Kullanım kılavuzu (mekanik + elektrik parçaları)
• Tesviye cıvataları ve blokları

Opsiyonel Donanım

• Built-in iş mili, HSK A63, 12.000 rpm, 37/44 kW, 130/156 Nm (Siemens/Heidenhain)
• Built-in iş mili, HSK A63, 20.000 rpm, 25/40 kW, 87/135 Nm (Siemens/Heidenhain)
• Built-in iş mili, HSK A63, 20.000 rpm, 30/36 kW, 72/86 Nm (Siemens/Heidenhain)
• 90 istasyonlu takım değiştirici, HSK A63 / HSK T63 (U630T)
• İş mili içinden soğutma sıvısı (CTS) + ATS (iş mili içinden basınçlı hava)
• Bilyalı vida (ballscrew) içinden yağ soğutma
• İş parçası ölçüm probu
• Takım ölçüm probu
• Dinamik Çarpışma İzleme (DCM)
• Kinematik
• İlave 200GB SSD program hafızası (yalnızca Siemens kontrolde)

U630-5X ve U630T-5X — Orta-Büyük Ölçekli Parçalar

Ø630mm tabla, 800 kg'a kadar yük kapasitesi. En büyük iş parçası çapı 850 mm. A
ekseni çift DD motorla (sağda ve solda) tahrik edilir; Y ekseninde de sağda ve
solda olmak üzere iki vidalı mil ve tam senkronize servo motorlarla çift tahrik
sistemi kullanılır. Standart 16.000 rpm HSK A63 iş mili; opsiyonel olarak HSK T63
(U630T varyantı) iş mili seAyakği de var.
