C500-5X 5 Eksen Dik İşleme Merkezi

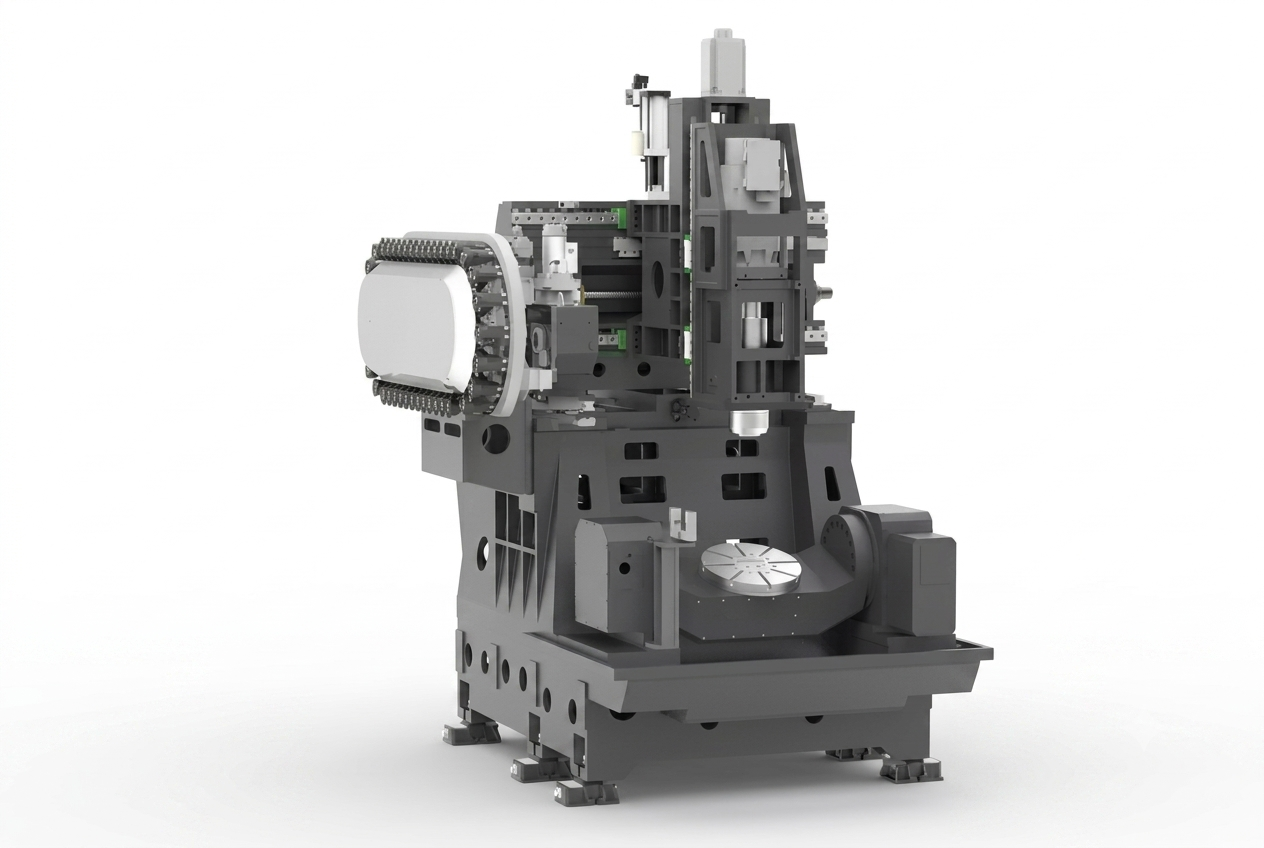

C500-5X, tek parça döküm gövde üzerine kurulu, X/Y/Z eksen hareketlerinin işleme
bölgesinden yapısal olarak tamamen ayrılıp izole edildiği, hem tahrik hem de destek tarafında eş zamanlı sıkma yapan çift taraflı frenleme mekanizmalı beşik tablalı 5 eksen CNC işleme merkezidir.
Döner tabla, rulmanlı kam (Roller Cam) mekanizmasıyla tahrik edilir; ön yüklemeli silindirik (kum saati formunda globoidal kam) iticiler sayesinde mekanik boşluk
oluşmaz, yüksek hız ve yüksek yük kapasitesi bir arada sunulur.
- HSK A63 15.000 rpm direkt tahrikli iş mili standart olarak sunulmaktadır.
- Opsiyonel olarak 18.000 rpm ve 20.000 rpm built-in iş mili ya da BBT40/SK40/CAT40 tipi iş milleriyle geniş bir seAyakkler mevcuttur.
- Makinamızın kontrol ünitesi seAyakkleri arasında Heidenhain TNC 640, Siemens Sinumerik ONE veya Siemens Sinumerik
- 828D kontrol sistemleri mevcuttur.
- C500-5X yekpare döküm (one-piece cast iron) makine gövdesi
- A ve C eksenlerinde Rulmanlı Kam (Roller Cam) mekanizma sayesinde boşluksuz güç aktarımı
- Bağlanabilecek enbüyük iş parçası çapı Ø700 mm, yüksekliği 500 mm
- A ekseni +30° ~ -120°, C ekseni 360° hareket eder; A/C dönüş hızı 50/60 rpm
- A/C eksenleri 300 kg’a kadar yük taşır
Standart Donanım
- Tek parça yekpare döküm makine gövde,
- Roller Cam döner tabla
- Direkt tahrikli iş mili, HSK A63, 15.000 rpm (Siemens/Heidenhain)
- Direkt tahrikli iş mili (direct drive), BBT40/SK40/CAT40, 12.000 rpm (Fanuc)
- İş mili yağ soğutucusu
- 60 istasyonlu zincir tipi takım değiştirici (HSK A63)
- 40 adet takım kapasiteli zincir tipi magazin (BBT40/SK40/CAT40) (ATC)
- Rijit kılavuz çekme
- Ethernet, CF kart ve USB arayüzleri sayesinde çok alternatifli veri aktarımı
- Elektronik taşınabilir el çarkı (MPG)
- İşleme sırasında hava püskürtme (air blast)
- Talaş konveyörü
- İşleme sırasında parça-tabla yüzeyinden talaş uzaklaştırma amacıyla tezgah içini
- yıkama ve soğutma sıvısı sistemi
- Soğutma sıvısı tabancası
- Hava tabancası
- Tam kapalı sıçrama önleyicili tezgah kabini
- Klimalı elektrik kumanda panosu
- Merkezi otomatik gres yağlama sistemi
- Program sonu ikaz lambası
- LED çalışma lambası
- Kullanım kılavuzu (mekanik + elektrik parçaları)
- Tesviye cıvataları ve blokları
Opsiyonel Donanım
- Direkt tahrikli iş mili, BBT40/SK40/CAT40, 12.000 rpm, 9/22 kW, 63/135 Nm (Siemens)
- Direkt tahrikli iş mili, BBT40/SK40/CAT40, 15.000 rpm, 8,5/33,5 kW, 63/135 Nm (Siemens/Heidenhain)
- Built-in iş mili, HSK A63, 18.000 rpm, 30/36 kW, 85/102 Nm (Siemens/Heidenhain)
- Built-in iş mili, HSK A63, 20.000 rpm, 20/24 kW, 48/58 Nm (Siemens/Heidenhain)
- X/Y/Z eksenlerinde sızdırmaz doğrusal cetveller (linear scale)
- 60 istasyonlu takım değiştirici (BT40/SK40/CAT40)
- 90 istasyonlu takım değiştirici (BT40/SK40/CAT40/HSK A63)
- İş mili içinden soğutma sıvısı (CTS) + ATS (iş mili içinden basınçlı hava)
- İş parçası ölçüm probu
- Takım ölçüm probu
- Yağ buharı ayırıcı
- Yağ ayırıcı
- Dinamik Çarpışma İzleme ve Önleme (DCM) Otomatik Kinematik Kalibrasyon Seti
- İlave 200GB SSD program hafızası (yalnızca Siemens kontrolde)
C500-5X — Fiyat/Performans Dengeli Üretim
Roller Cam tahrikli döner tabla ile yüksek tork kapasitesi sunar. Tek parça döküm
gövde, geniş takım değiştirici seAyakkleri (40-90 adet takım kapasiteli magazin
seAyakkleri). Tandem’in otomasyon çözümleriyle doğrudan entegre edilebilir.
Tabla
| Özellik | C500-5X |
|---|---|
| Maks. iş parçası çapı | Ø700 × 500 mm |
| Tabla boyutu | Ø500 × 400 mm |
| T kanalı (genişlik × mesafe × adet) | 14 mm × 80 mm × 5 |
| Maks. yük | 300 kg |
Hareket
| Özellik | C500-5X |
|---|---|
| X / Y / Z hareketi | 700 / 550 / 500 mm |
| A / C hareketi | +30° ~ -120° / 360° |
| İş mili burnu – tabla mesafesi | 120 ~ 620 mm |
İş Mili (Standart)
| Özellik | HSK A63 | BBT40 / SK40 / CAT40 |
|---|---|---|
| İş mili tipi | Standart (SIEMENS / HEIDENHAIN) | Standart (Fanuc) |
| İş mili devri | 15.000 rpm | 12.000 rpm |
| İş mili motor gücü | 8,5 / 33,5 kW | 11 / 18,5 kW |
| İş mili motor torku | 63 / 135 Nm | 52,5 / 118 Nm |
İş Mili (Opsiyonel)
| İş Mili Tipi | İş Mili Devri | Güç / Tork |
|---|---|---|
| BBT40 / SK40 / CAT40 | 12.000 rpm | 9 / 22 kW, 63 / 135 Nm |
| BBT40 / SK40 / CAT40 | 15.000 rpm | 8,5 / 33,5 kW, 63 / 135 Nm |
| HSK A63 (Built-in) | 18.000 rpm | 30 / 36 kW, 85 / 102 Nm |
| HSK A63 (Built-in) | 20.000 rpm | 20 / 24 kW, 48 / 58 Nm |
İlerleme
| Özellik | C500-5X |
|---|---|
| Boşta ilerleme (X / Y / Z) | 48 m/dak |
| A / C dönüş hızı | 50 / 60 rpm |
| Kesme hızı | 1 - 12.000 mm/dak |
Takım Değiştirici
| Özellik | C500-5X |
|---|---|
| Takım sayısı | 40 / 60 / 90 adet |
| Maks. takım uzunluğu | 300 mm (BBT40 için 260 mm) |
| Maks. takım çapı | Ø78 / Ø125 mm |
| Maks. takım ağırlığı | 8 kg |
Hassasiyet (VDI 3441, Tam Strok)
| Özellik | C500-5X |
|---|---|
| Konumlama hassasiyeti | 0,006 mm (X/Y/Z), 10/8 arc-sn (A/C) |
| Tekrarlanabilirlik | 0,004 mm (X/Y/Z), 8/6 arc-sn (A/C) |
Boyut ve Ağırlık
| Özellik | C500-5X |
|---|---|
| Dış ölçüler (U × G × Y) | 3490 × 4210 × 3250 mm |
| Makine ağırlığı | 9500 kg |
Kontrol Sistemi
| Özellik | C500-5X |
|---|---|
| CNC kontrol | Heidenhain TNC 640 / Siemens Sinumerik ONE |
Kontrol Ünitesi SeAyakkleri
Heidenhain TNC 640
Frezeleme ve freze-tornalama makineleri için kontur işleme kontrolü. Öne çıkan özellikler: Dinamik Çarpışma İzleme (DCM), Aktif Titreşim Kontrolü (ACC), Adaptif İlerleme Kontrolü (AFC), trokoidal frezeleme, dokunmatik prob ile takım/iş parçası ölçümü, KinematicsOpt ile döner eksen kalibrasyonu, CAD dosyalarının doğrudan işlenmesi.
Siemens Sinumerik ONE
Dijital ikiz (digital twin) teknolojisiyle sanal ve gerçek dünya arasında geliştirme imkânı sunan yeni nesil CNC kontrol platformu. Öne çıkan özellikler: Top Speed Plus, Akıllı Yük Kontrolü, Akıllı Dinamik Kontrol, interpolasyonlu tornalama, açı başlığı adaptörü desteği.
Siemens Sinumerik 828D
Her performans sınıfı için uygun, kompakt CNC kontrol çözümü. Öne çıkan özellikler: yüksek işlemci performansı, gelişmiş dokunmatik panel (15,6''), sarsıntı (wackel) kompensasyonu, çevrimsel (cogging) tork ölçümü ve önden kontrolü, Akıllı Yük Kontrolü (ILC), Akıllı Dinamik Kontrol (IDC). C500-5X'e özgü, U500-5X'te sunulmayan bir kontrol seAyakğidir.
Kullanım Alanları
Kalıp (Mold), Medikal, Döküm kalıbı (Die Casting), Takım imalatı (Tooling), Makine imalatı (Machine Construction), Havacılık (Aerospace)
Hassasiyet ve Otomatik Verimliliğin Buluşması
C500-5X, esnek ve verimli üretim süreçleri için ideal, kompakt ve yüksek hassasiyetli bir 5 eksen işleme merkezidir. Bir otomasyon çözümüyle birleştirildiğinde, kapasite kullanımını artırmak ve üretim dışı süreleri azaltmak isteyen işletmeler için tam optimize edilmiş bir üretim sistemi oluşturur.
Otomatik iş parçası taşıma, palet veya bağlama sistemleri ve üst seviye üretim sistemlerine bağlantı sayesinde, C500-5X modern üretim hücrelerine optimum şekilde entegre edilebilir.
Avantajlar
- Vardiyasız ve 7/24 çalışma ile daha yüksek makine kullanım oranı
- Otomatik yükleme/boşaltma ile önemli ölçüde azalan duruş süresi
- Tekrarlanabilir, otomatik süreçler sayesinde kararlı proses kalitesi
- Farklı iş parçaları ve üretim miktarları için esneklik
- Modüler otomasyon konseptleri için kompakt taban alanı
