MITSUBISHI CNC G VE M KODLARI

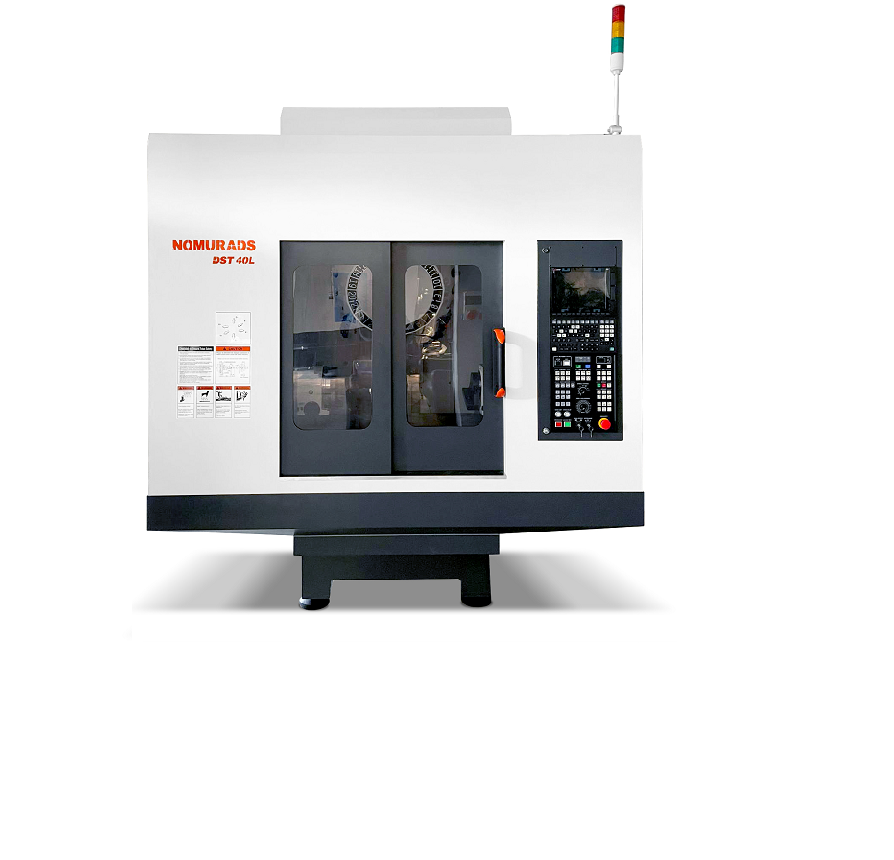

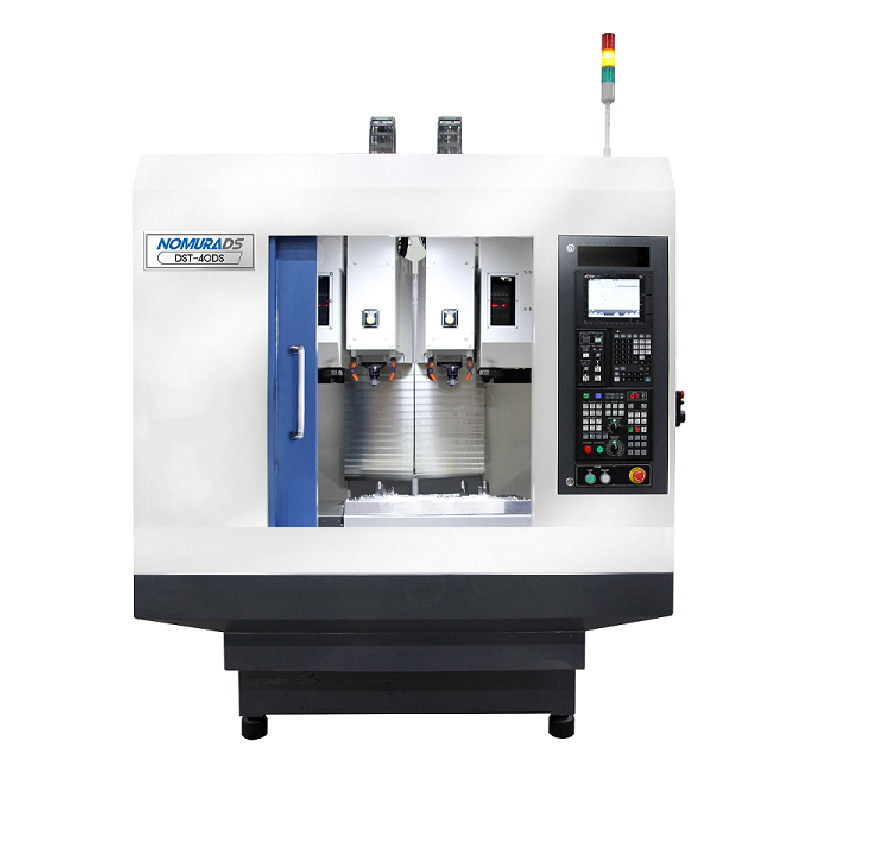

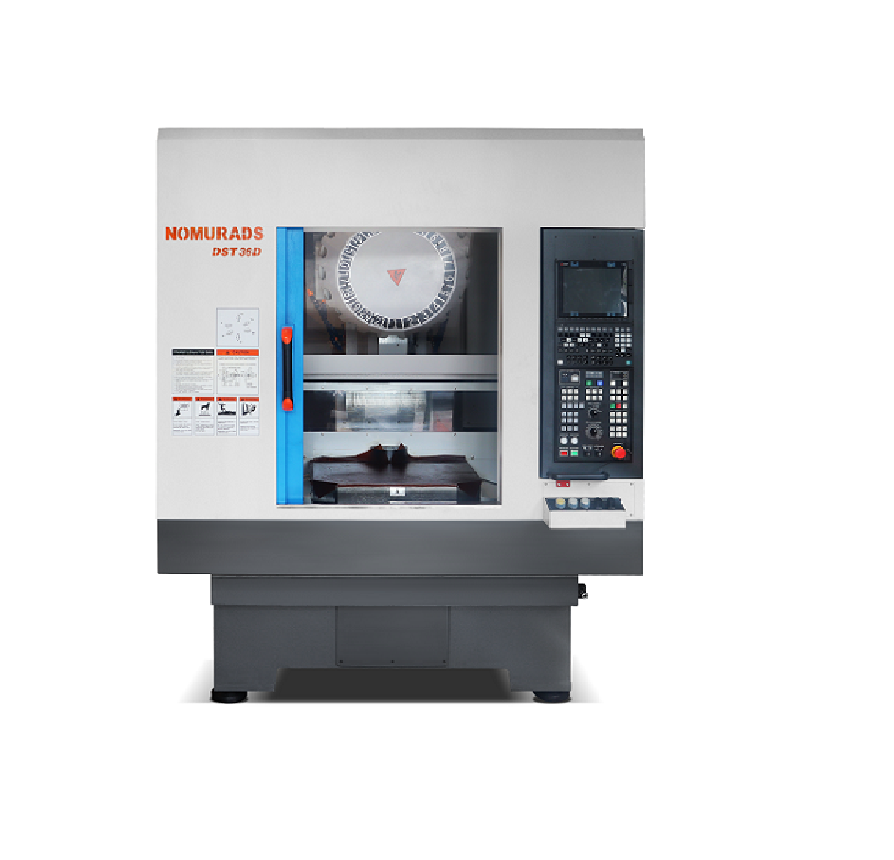

NOMURA CNC DİK İŞLEME MERKEZİ MITSUBISHI M80 G VE M KODLARI
• G CODE: Bu sayfa içerisinde tezgâhta kullanılan G kodlarının açıklaması bulunmaktadır.
| KOD | İŞLEV | AÇIKLAMA | KOD | İŞLEV | AÇIKLAMA |
|---|---|---|---|---|---|
| G00 | Hızlı pozisyonlama | G29 | Başlangıç noktasına dönüş | ||
| G01 | Doğrusal kesme ilerlemesi | G30 | 2. ila 4. referans noktasına dönüş | ||
| G02 | Saat yönü kesme ilerlemesi | G31 | Tekli ve çoklu satır atlama fonksiyonu 2 | ||
| G03 | Saat yönü tersi kesme ilerlemesi | G33 | Diş çekme çevrimi | ||
| G04 | Bekleme (G04 X**) | G34 | Özel sabit çevrim (Çivata Deliği) | ||
| G05 | Yüksek hızla işleme modu | G35 | Özel sabit çevrim (Açılı Yazı) | ||
| G05.1 | Yüksek hız ve yüksek kalite kontrol | G36 | Özel sabit çevrim (Yay Biçiminde) | ||
| G07.1 | Silindirik interpolasyon | G37 | Otomatik takım boy ölçümü | ||
| G08 | Yüksek kalite kontrol | G38 | Takım radyüs telefisi doğrusal | ||
| G09 | Kesin durdurma kontrolü | G39 | Takım radyüs telefisi köşe | ||
| G10 | Program data girişi | G40 | Takım radyüs telefisi iptali | ||
| G11 | Program parametre giriş ve çıkış | G41 | Takım radyüs telafisi sol taraftan | ||
| G12 | Saat yönü dairesel kesme | G42 | Takım radyüs telafisi sağ taraftan | ||
| G13 | Saat yönü tersine dairesel kesme | G40.1 | Normal hat kontrolü iptali (150) | ||
| G12.1 | Polar kordinat interpolasyon açık | G41.1 | Normal hat kontrolü sol açık (151) | ||
| G13.1 | Polar kordinat interpolasyon kapalı | G42.1 | Normal hat kontrolü sağ açık (152) | ||
| G15 | Polar kordinat komutu modu kapalı | G43 | Takım boy telafisi (+) Yönde | ||
| G16 | Polar kordinat komutu modu açık | G44 | Takım boy telafisi (-) Yönde | ||
| G17 | X-Y Yüzey seçimi | G43.1 | Takım boy telafisi merkezi birlikte | ||
| G18 | Z-X Yüzey seçimi | G45 | Takım Ofset Pozisyon (Büyütme) | ||
| G19 | Y-Z Yüzey seçimi | G46 | Takım ofset pozisyon (Küçültme) | ||
| G20 | İnç ölçülendirme seçimi | G49 | Takım boy telafisi iptali | ||
| G21 | Metrik ölçülendirme seçimi | G50 | Ölçülendirme iptali | ||
| G22 | Hareket öncesi strok kontrolü açık | G51 | Ölçülendirme açık | ||
| G23 | Hareket öncesi strok kontrolü kapalı | G52 | Bölgesel kordinat sistemi ayarlama | ||
| G53 | Makine kordinat sistemi seçimi | G73 | Kişisel çevrim (Adım) | ||
| G54 | İş parçası kordinat sistemi ayarlama | G74 | Kişisel çevrim (Ters kılavuz) | ||
| G55 | İş parçası kordinat sistemi ayarlama | G75 | Kişisel çevrim (Daireel kesme çevrimi) | ||
| G56 | İş parçası kordinat sistemi ayarlama | G76 | Kişisel çevrim (İyi bara çevrimi) | ||
| G57 | İş parçası kordinat sistemi ayarlama | G77 | Kişisel kullanıcı çevrim | ||
| G58 | İş parçası kordinat sistemi ayarlama | G78 | Kişisel kullanıcı çevrim 1 | ||
| G59 | İş parçası kordinat sistemi ayarlama | G79 | Kişisel kullanıcı çevrim 2 | ||
| G60 | Tek yönlü konumlandırma | G80 | Delik delme çevrimi iptali | ||
| G61 | Kesin durma kontrol modu | G81 | Delik delme ve punta çevrimi | ||
| G62 | Otomatik dönüş geçersiz kılmak | G82 | Beklemeli delik delme çevrimi | ||
| G63 | Klavuz modu | G83 | Kademeli delik delme çevrimi | ||
| G64 | Kesim modu | G84 | Diş Çekme Çevrimi | ||
| G65 | Macro program çağırma | G85 | Delik açma çevrimi | ||
| G66 | Kişisel macro program çağırma | G86 | Delik açma çevrimi | ||
| G66.1 | Kişisel macro program çağırma 1 | G87 | Geri delik açma döngüsü | ||
| G67 | Macro pragram iptali | G88 | Delik açma çevrimi | ||
| G68 | Kordinat döndürme programı açık | G89 | Delik açma çevrimi | ||
| G69 | Kordinat döndürme programı kapalı | G90 | Mutlak komut | ||
| G70 | Kişisel çevrim | G91 | Eklemeli komut | ||
| G71 | Kişisel çevrim | G92 | İş parçası kordinat sistem ayarı | ||
| G72 | Kişisel çevrim | G92.1 | İş parçası kordinat sistemi ön ayarı |
• M CODE: Bu sayfa içerisinde makinede kullanılan M kodlarının açıklaması bulunmaktadır.
| KOD | İŞLEV | AÇIKLAMA | KOD | İŞLEV | AÇIKLAMA |
|---|---|---|---|---|---|
| M00 | Program durdurma | M56 | Yağ buharı toplama motoru kapalı | Opsiyon | |
| M01 | İsteğe Bbağlı durdurma | M57 | Harici takım sayma 1 yukarı | ||
| M02 | Program sonu | M58 | Takım ömrü kontrolü | ||
| M03 | Spindle saat yönü döndürme | M59 | Parça sayma sinyali kontorlü | ||
| M04 | Spindle saat yönü tersinde döndürme | M60 | Döner tabla otomatik döndürme | Opsiyon | |
| M05 | Spindle durdurma | M61 | Döner tabla saat yönü döndürme | Opsiyon | |
| M06 | Takım değiştirme | M62 | Döner tabla saat yönü Tersine Döndürme | Opsiyon | |
| M07 | İçten su motor açma | M63 | Tabla çalışma ayarı tamamlandı | Opsiyon | |
| M08 | Dıştan su motor açma | M66 | Fixture 1 sıkma (A Eksen) | Opsiyon | |
| M09 | Su verme motor kapalı | M67 | Fixture 1 çözme (A Eksen) | Opsiyon | |
| M10 | 4. Eksen kitleme | Opsiyon | M68 | Fixture 2 sıkma (A Eksen) | Opsiyon |
| M11 | 4. Eksen kilit açma | Opsiyon | M69 | Fixture 2 çözme (A Eksen) | Opsiyon |
| M12 | Parça sayma | Opsiyon | M70 | Takım temizlik mator açık | |
| M13 | Spindle saat yönü devir ve dıştan su verme açık | M71 | Takım temizlik mator kapalı | ||
| M14 | Spindle saat yönü tersine devir ve dıştan su verme açık | M72 | Takım temizlik solenoid açık | ||
| M15 | Spindle durdurma ve su verme kapalı | M73 | Y- Eksen aynalama kapalı | ||
| M17 | İçten hava üfleme açık | M74 | Y- Eksen aynalama açık | ||
| M18 | İçten hava üfleme kapalı | M75 | X- Eksen aynalama kapalı | ||
| M19 | Spindle oryantasyon | M76 | X- Eksen aynalama açık | ||
| M20 | Fikstür 1 sıkma | M81 | Ön otomatik kapı açma | Opsion | |
| M21 | Fikstür 1 açma | M82 | Ön otomatik kapı kapatma | Opsion | |
| M22 | Fikstür 2 sıkma | M91 | Fistür 1 hava açık kontrolü (A Eksen) | ||
| M23 | Fikstür 2 açma | M92 | Fikstür 1 hava açık kontrolü (B Eksen) | ||
| M24 | Fikstür 3 sıkma | M94 | Nc aynalama resmi açık | ||
| M25 | Fikstür 3 açma | M95 | Nc aynalama resmi kapalı | ||
| M26 | Fikstür 4 sıkma | M98 | Yardımcı programa geçiş (M98 P****) | ||
| M27 | Fikstür 4 açma | M99 | Yardımcı program çıkış | ||
| M29 | Rigit kılavuz | M119 | Spindle çoklu oryantasyon | ||
| M30 | Program sonu | M120 | Çoklu oryantasyon çıkış | ||
| M31 | 1 Çevrim zamanı kontrol açık | M130 | İş Parçası ölçme hazır açık | ||
| M32 | 1 Çevrim zamanı kontrol kapalı | M131 | İş parçası ölçme hazır kapalı | ||
| M33 | İş parçası sayma | M132 | İş parçası ölçme hazır açık (Y279) | ||
| M38 | 5. Eksen kilitleme | Opsiyon | M133 | İş parçası ölçme hazır kapalı | |
| M39 | 5. Eksen açma | Opsiyon | M134 | İş parçası ölçme hazır açık (Y27A) | |
| M40 | Ölçüm hava üfleme açık | Opsiyon | M135 | İş parçası ölçme hazır kapalı | |
| M41 | Ölçüm hava üfleme kapalı | Opsiyon | M150 | Harici M-Kod 1 açık | |
| M42 | Y Eksen cover yıkama açık | Opsiyon | M151 | Harici M-Kod 1 kapalı | |
| M43 | Y Eksen cover yıkama kapalı | Opsiyon | M152 | Harici M-Kod 2 açık | |
| M44 | Fikstür hava üfleme açık (JIG) | Opsiyon | M153 | Harici M-Kod 2 kapalı | |
| M45 | Fikstür hava üfleme kapalı (JIG) | Opsiyon | M154 | Harici M-Kod 3 açık | |
| M46 | Şelale sistemi açık | Opsiyon | M155 | Harici M-Kod 3 kapalı | |
| M47 | Şelale sistemi kapalı | Opsiyon | M156 | Harici M-Kod 4 açık | |
| M48 | İlerleme ayarı iptali (100%FIX) | M157 | Harici M-Kod 4 kapalı | ||
| M49 | İlerleme ayarı iptali kapalı | M160 | Robot ve auto yükleme hesaplama 1 | ||
| M51 | Döner tabla dönüş yönü saat yönü | Opsiyon | M161 | Robot hesaplama 2 | |
| M52 | Döner tabla dönüş yönü saat Yönü tersi | Opsiyon | M162 | Robot ileleme hesaplama | |
| M53 | Döner tabla yukarı | Opsiyon | M200 | Takım boy ölçme | |
| M54 | Döner tabla aşağıya | Opsiyon | M250 | Takım kırılma ölçme | |
| M55 | Yağ buharı toplama motoru açık | Opsiyon |
