Shimada-Kitako Çok Milli CNC Torna Tezgahlar
Shimada, 1947’den bu yana Japonya’da torna tezgahı üretmektedir. 1962 yılından itibaren eşsiz yaklaşımı ve tasarımı ile çok milli torna tezgahı konseptlerini geliştirmektedir. Shimada’nın Türkiye yetkili satış ve servis firması Tandem Takım Tezgahları’dır.

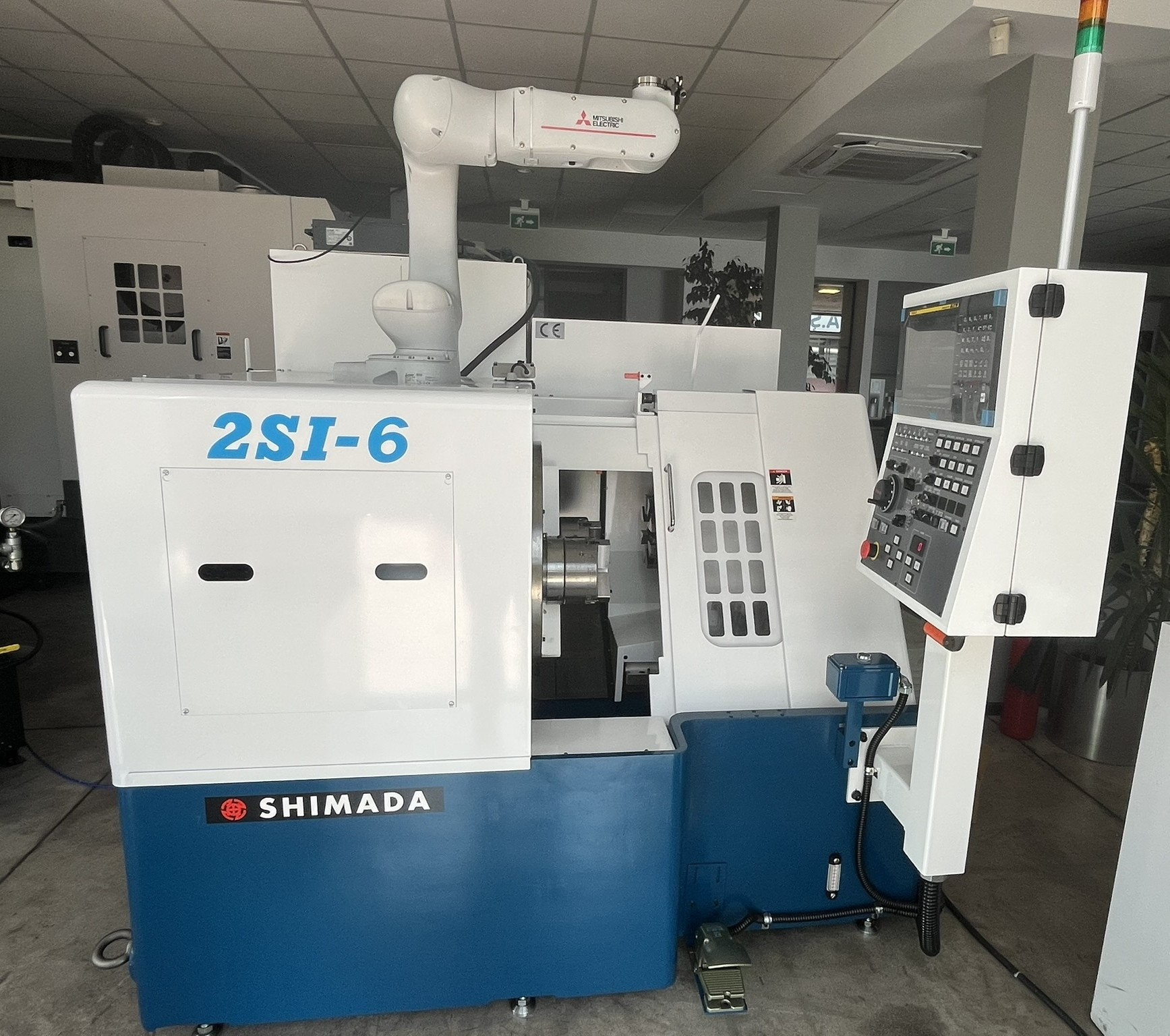

İki iş milli yapı: işleme alanında bir iş mili, tek taret ve tezgahın işleme hacmi dışında parçanın yükleme boşaltmasının yapıldığı bir iş mili daha "Talaş kaldırmadan boşta bekleme süresi neredeyse sıfır saniye" İş parçalarını aynı anda kesme, yükleme ve boşaltma işlemini gerçekleştirerek boşta kalma süresini ve çevrim süresini büyük ölçüde azaltan 2 iş milli torna tezgahı (2 iş mili, 1 taretli torna)

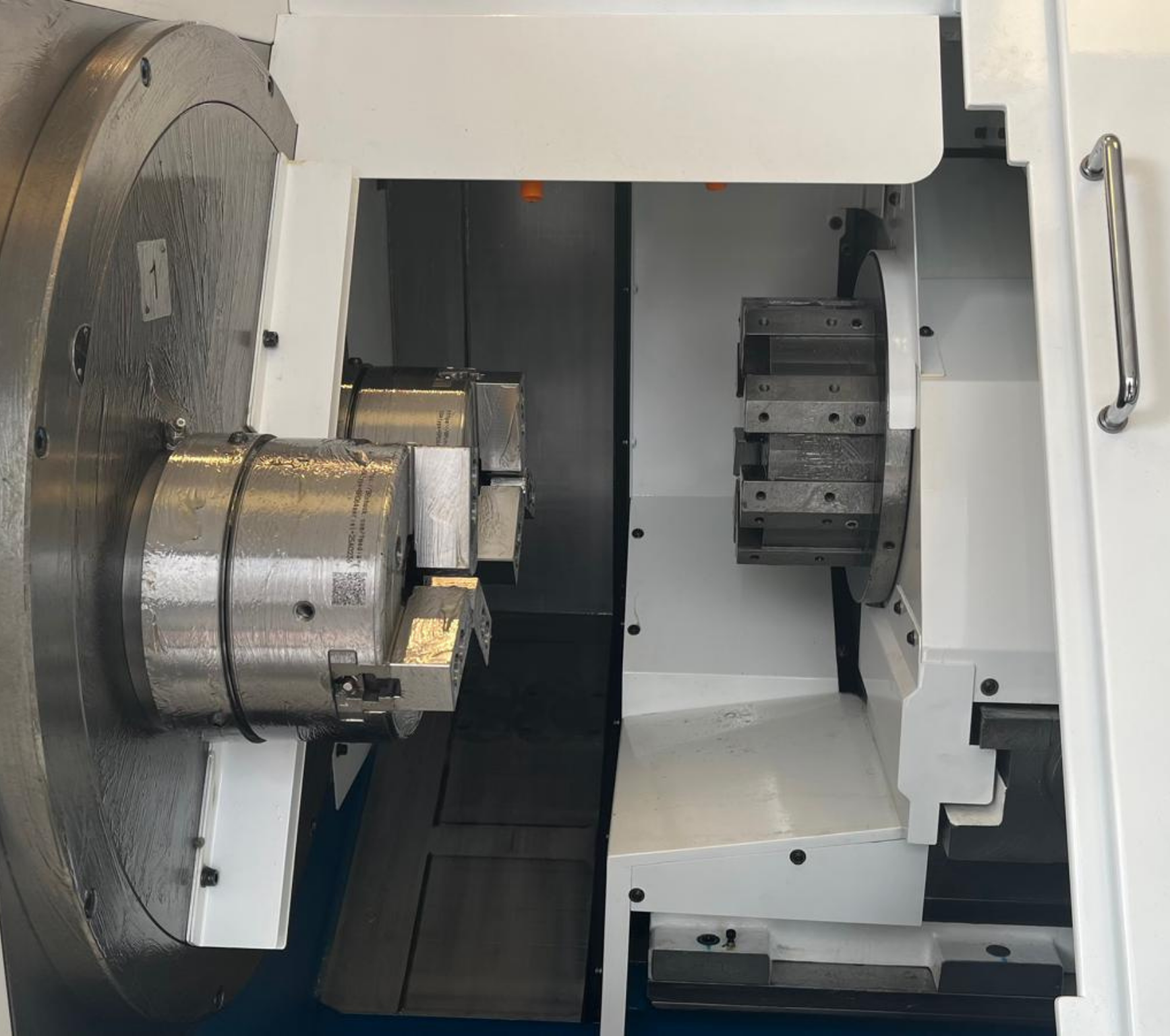

- İş millerinden birisi işleme yaparken, diğeri aynı anda yükleme yapar. Bu sebepten dolayı yükleme/boşaltmada zaman kaybı neredeyse sıfırdır.

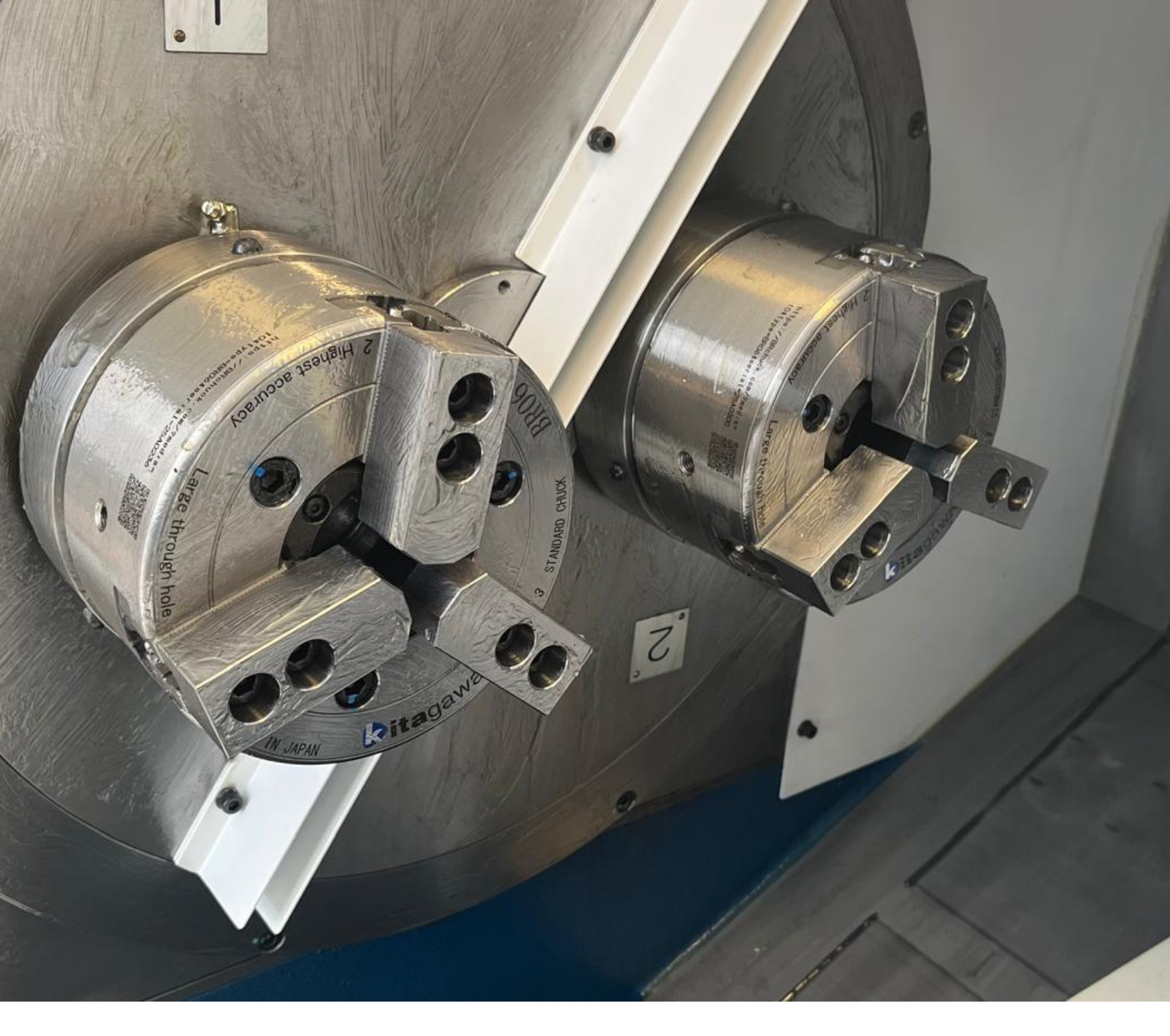

- İki adet ayna olduğu için, ön ve arka tarafta iki işlem tek makinede gerçekleştirilerek proses konsolidasyonu sağlanır.
- Kompakt mekanik tasarımı sayesinde mandren ve parça değişimleri kolaydır.
- C eksen ve canlı takımlar için taret opsiyonları mevcuttur

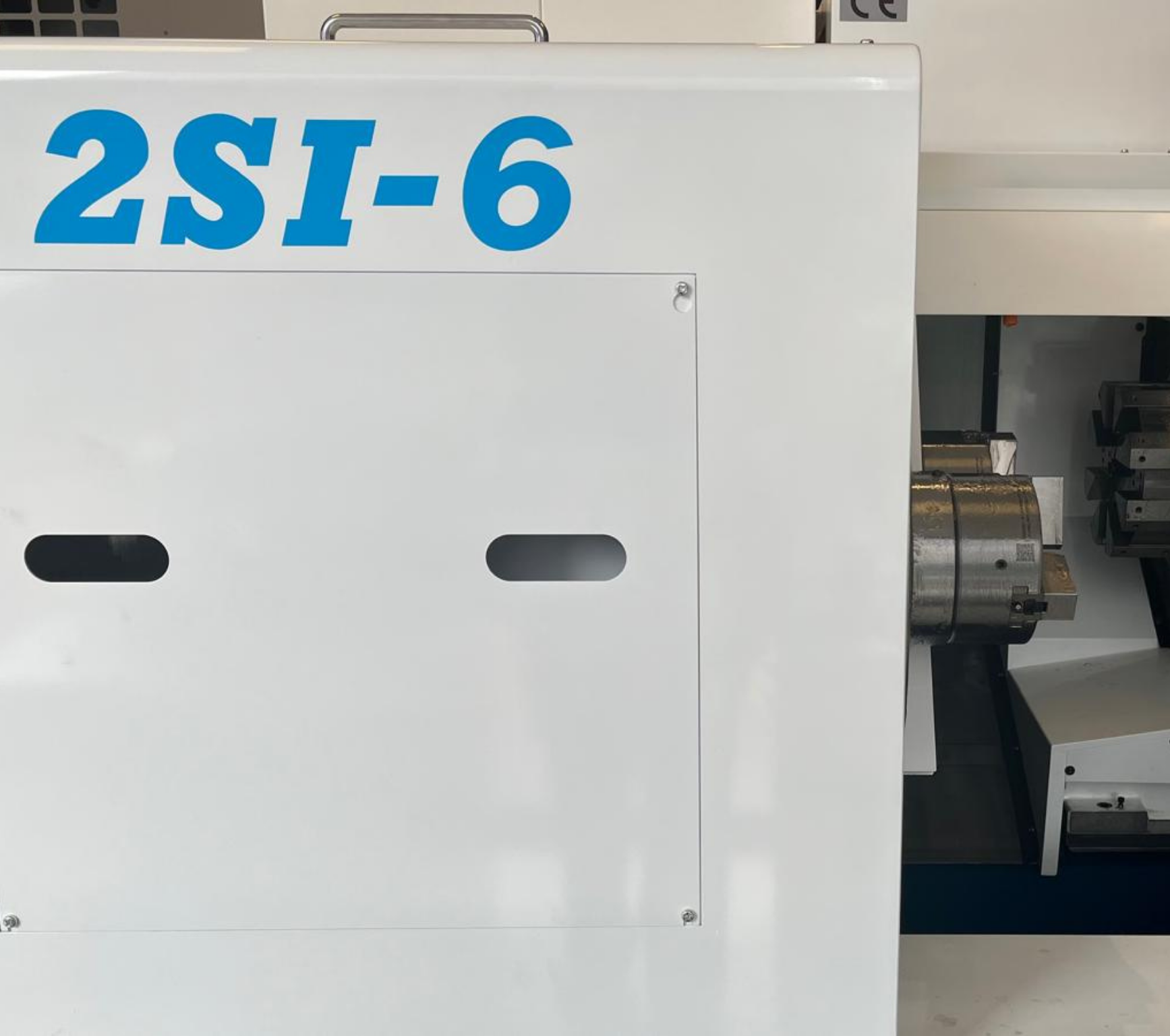

- 2SI-6 ile 6”, 2SI-8 8” ve 2SI-10 ile 10” seçenekleri ile Ø310 mm’ye kadar tornalama çapı

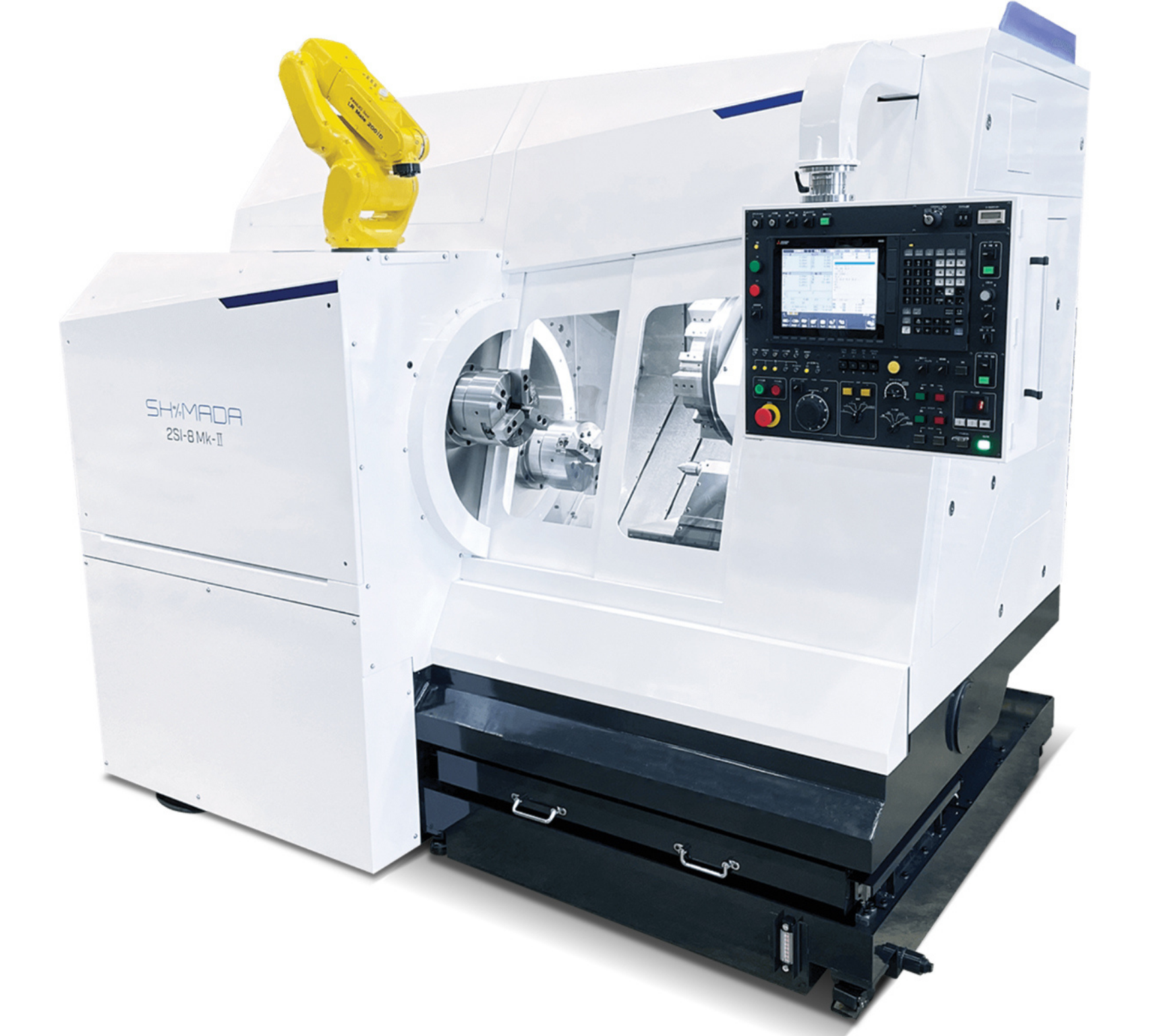

- Ayrıca 2SI serisi torna tezgahlarının çalışma mantığında komple yeniden dizayn edilmiş, C eksen ve canlı takımlar için taret opsiyonları yanında Y ekseni ile işleme kabiliyetinizi artırabileceğiniz ve otomatik programlanabilir puntayla donanımlandırabileceğiniz bir makine arıyorsanız 2SI-8 Mk-II modelimizi inceleyiniz.
Teknik Bilgiler
Shimada’nın talaşlı imalata yaklaşım şekli:
- Kısa çevrim süresi
- Az yer kaplama
- Hassasiyetten ödün vermeden yüksek hızlı üretim
- Otomasyona uygunluk
- Komplekslikten uzak tasarım
- Kolay kullanım
- Kolay bakım ve onarım
Faydalar
- %100'e yakın yüksek çalışma oranına sahip, sürekli talaş çıkan bir torna tezgahı. Çevrim süresini önemli ölçüde kısaltın ve üretkenliği artırın!
- Tek iş milli torna tezgahı, yalnızca tek bir parça işleyebildiğinden, komple bir ürünün hem ön hem de arka tarafını işlemek için iki makine çalıştırılmalıdır. Fakat bir adet 2SI bu işlemleri tek başına yapabilir. Böylece hem alan kullanımı yarıya düşer hem de ekipman yatırımından tasarruf sağlanır.
- Bölme kapısının dışında bulunan aynaya robotlar tarafından kolayca erişilebilir, manuel olarak yüklenebilir ve ayna ayarları değiştirilebilir. Robot, makine üzerine monte edilebildiği için yerden tasarrufa da katkı sağlar.
| Model | 2SI-6 | 2SI-8 | 2SI-10 |
| Maksimum Tornalama Çapı | ⌀ 180 mm | ⌀ 210 mm | ⌀ 310 mm |
| Maksimum Tornalama Boyu | 120 mm | 120 mm | 200 mm |
| Ayna Çapı | ⌀6" | ⌀8" | ⌀10" |
| İş mili sayısı | 2 | 2 | 2 |
| İş Mili Hızı | 5.000 dev/dk | 3.500 dev/dk | 3.000 dev/dk |
| İş mili Motor Gücü | 7,5 kW / 5,5 kW | 7,5 kW / 5,5 kW | 18,5 kW / 15 kW |
| Taret İstasyon Sayısı | 8 ad. (12 ad. Ops.) | 8 ad. (12 ad. Ops.) | 8 ad. (12 ad. Ops.) |
| Canlı Takım Kapasitesi (Opsiyon) | 6 adet | 6 adet | 6 adet |
| Canlı Takım Hızı | 5.000 dev/dk | 5.000 dev/dk | 5.000 dev/dk |
| X/Z eksen strokları | 120 mm / 170 mm | 120 mm / 170 mm | 170 mm / 205 mm |
| Y eksen strok | - | ||
| Taban Alanı | 1.900 mm X 1.600 mm | 1.900 mm X 1.600 mm | 2.450 mm X 2.200 mm |
| Ağırlık | 3.600 kg | 3.800 kg | 5.500 kg |
| Model | 2SI-8 Mk-II | 2SI-10 Mk-II (MY) |
| Maksimum Tornalama Çapı | ⌀ 245 mm (*⌀ 268 mm - özel durumlar*) |
⌀ 245 mm (*⌀ 268 mm - özel durumlar*) |
| Maksimum Tornalama Boyu | 250 mm (Opsiyon: 600 mm) | 250 mm |
| Ayna Çapı | ⌀8" (*⌀10" - özel durumlar*) |
⌀8" (*⌀10" - özel durumlar*) |
| İş mili sayısı | 2 | 2 |
| İş Mili Hızı | 6.000 dev/dk | 6.000 dev/dk |
| İş mili Motor Gücü | 18,5 kW / 15 kW | 18,5 kW / 15 kW |
| Taret İstasyon Sayısı | 10 adet (Ops. 12 adet) | 10 adet (Ops. 12 adet) |
| Canlı Takım Kapasitesi (Opsiyon) | - | 5 adet (Ops. 6 adet) |
| Canlı Takım Hızı | - | 6.000 dev/dk |
| X/Z eksen strokları | 185 mm / 250 mm | 185 mm / 250 mm |
| Y eksen strok | - | ±25 mm |
| Taban Alanı | 2.500 mm X 1.750 mm | 2.500 mm X 1.750 mm |
| Ağırlık | 6.500 kg | 6.900 kg |
