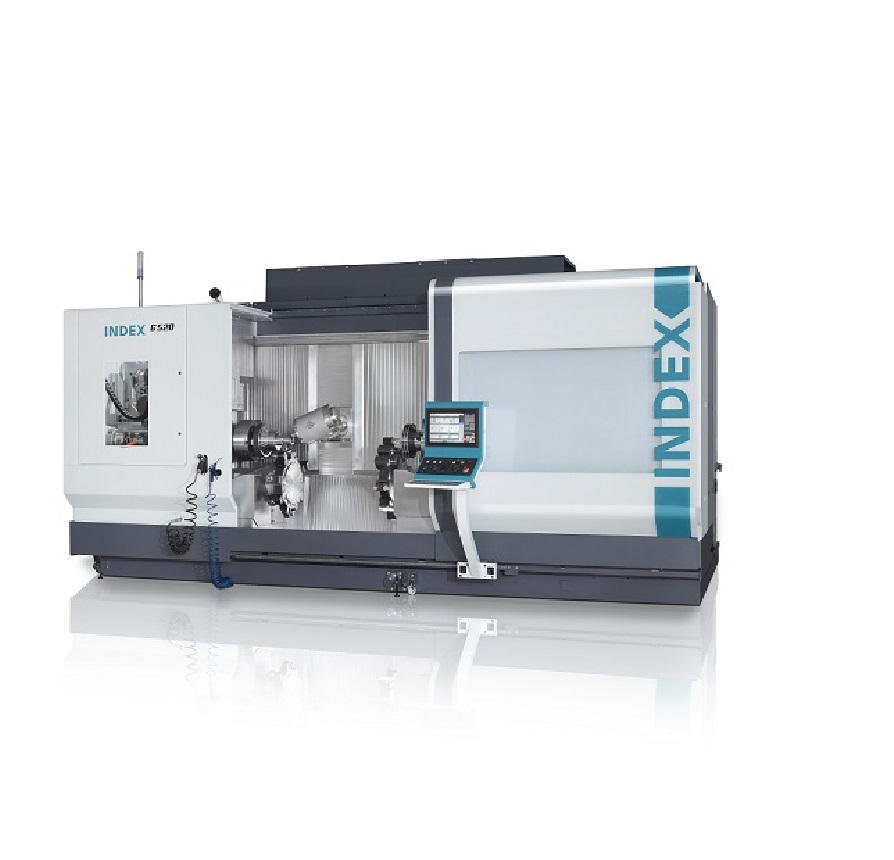

Üstün performansla büyük parçalar işlemek için torna-freze merkezi
Tornalama ve frezelemede yeni ufuklar
Makine Özellikleri
Sağladığı Avantajlar:

  • Ana iş mili ve karşı iş mili delik çapları aynı olup Ø120 mm’dir
  • En büyük ayna çapı Ø500 mm’dir

  • Takım taşıyıcı taretlerdeki takım kapasitesi139 adet
  • G520’de karmaşık 5 eksenli frezeleme işlemleri için Y ve B eksenleriyle güçlü hassas frezeleme kafası (iş mili, spindle)
  • 1.600 mm’ye ve uzun yataklı versiyonda 2.300 mm'ye kadar tornalama boyu
  • Yüksek kararlılığa sahip termal ve mekanik dayanıklılık
  • Eksenlerin ivmelenmesi ve hızları yüksek (50 m/dk’ya kadar boşta ek hızı)
  • Mühendislik harikası "Made in Germany

Modüler Sistem

  • G500 ve G520’deki modüler sistem işlenebilecek parça çeşitliliğini olabildiğince artırmak ve parçaların tüm işleme ve tornalama işlemlerinin tamamlanabilmesi için çok çeşitli seçenekler sunar.
  • Çalışma alanına 3 takım taşıyıcı entegre edilebilir ve hepsi bir Y ekseni ile donatılabilir.
  • Güçlü ana ve karşı iş milleri, 120 mm'ye kadar çubuk çapları ve Ø500 mm'ye kadar ayna ve parça için tasarlanmıştır.
  • Uzun veya şaft tipi parçaları işlemek için taretlere bağlanan ara yataklar kullanılır.
  • Elbette, G520 INDEX’in güçlü Y ve B eksenli, frezeleme kafasıyla (iş mili, milling spindle) donatılmıştır ve simültane 5 eksenli işleme yeteneğine sahiptir.
  • Tüm bileşenlere operatör ve bakım personeli kolayca erişebilir.
  • İsteğe bağlı olarak, işleme süreçlerine uygun entegre bir iş parçası taşıma sistemi, şaft ve flanş parçalarının taşınması, yüklenmesi ve boşaltılması için kullanılabilir.

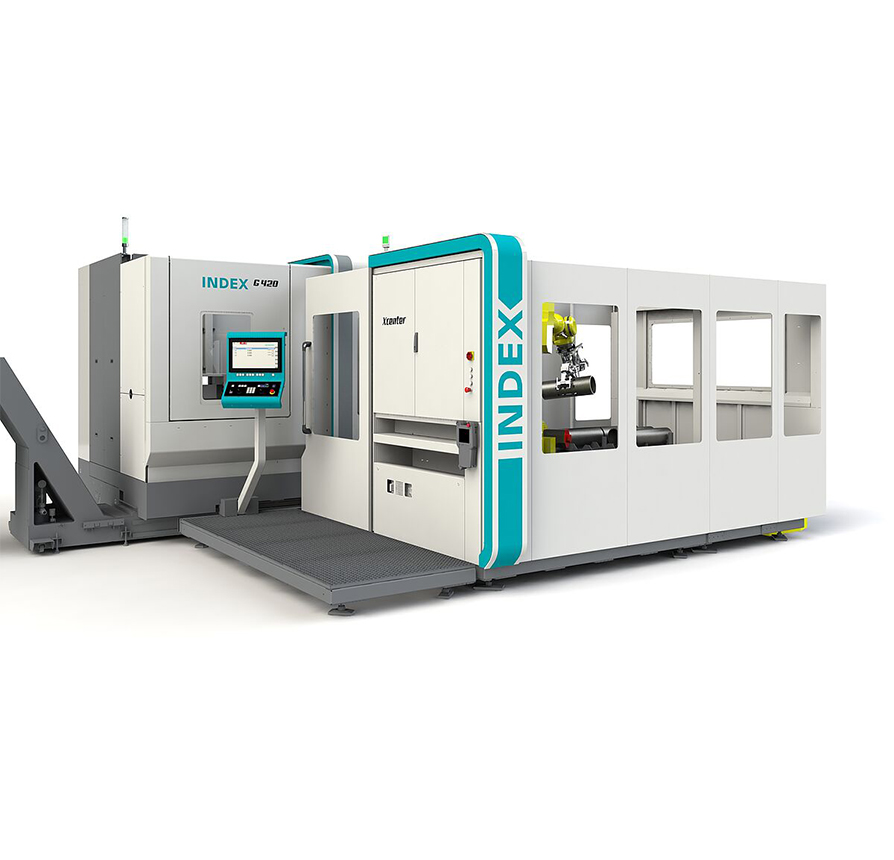

  • Ayrıca, modüler robot hücresi iXcenter, bu serideki tüm makineler için ham-işlenmemiş ve bitmiş parçaların esnek bir şekilde beslenmesi ve boşaltılması için kullanılır.

INDEKS G500 / G520

İşleme kapasitesi
Tornalama boyu 1.600 mm
Uzun versiyon tornalama boyu 2.300 mm

Ana iş mili, karşı iş mili
İş mili delik çapı, çubuk kapasitesi Ø120 mm
Ayna çapı Ø500 mm
İş milleri hızı 2.500 dev/dk
Güç 68 kW (%100) / 85 kW (%40)
Tork 1.595 Nm (%100) / 2.000 Nm (%40)
C ekseni çözünürlüğü 0,001°

Üst takım taşıyıcı taret
Kinematik eksenler XYZ
Takım sistemi: VDI40 DIN ISO 10889-1
İstasyon sayısı: 12
Tahrikli takım hız: 5.400 dev/dk
Tahrikli takım güç: 18 kW
Tahrikli takım tork: 42 Nm
X kursu (strok), hız, ilerleme kuvveti (ff): 295 mm / 30 m/dk / 10.000 N
Y kursu (strok), hız, ilerleme kuvveti (ff): +100 mm/-100 mm / 20 m/dk / 11.000 N
Z hız, ilerleme kuvveti (ff): 50 m/dk / 11.000 N

Motorlu frezeleme iş mili
Makine G520
Kinematik eksenler XYZB
Takım sistemi HSK-T63 // Capto C6
Tek sıralı magazin takım kapasitesi: 58 adet
Çift sıralı magazin takım kapasitesi: 115 adet
Takım ağırlığı en fazla: 10 kg
Takım boyu en fazla: 500 mm
Takım çapı en fazla: Ø160 mm
Tahrikli takım hız: 12.000 dev/dk // 18.000 dev/dk
Tahrikli takım güç: 26 kW // 27,5 kW
Tahrikli takım tork: 150 Nm // 100 Nm
X kursu (strok), hız, ilerleme kuvveti (ff): 750 mm / 30 m/dk / 10.000 N
Y kursu (strok), hız, ilerleme kuvveti (ff): +170 mm / -170 mm / 20 m/dk / 11.000 N
Z hız, ilerleme kuvveti (ff): 50 m/dk / 11.000 N
B ekseni dönme açıları, dönme hızı: -25° / +205° / 75 dev/dk

Altta sağ ve solda takım taşıyıcı taretler

Sol alt taret
Eksenler XZ
Takım sistemi VDI40 DIN ISO 10889-1
Takım istasyon sayısı: 18
Tahrikli takım hız: 5.400 dev/dk
Tahrikli takım güç: 18 kW
Tahrikli takım tork: 42 Nm
X kursu (strok), hız, ilerleme kuvveti (ff): 210 mm / 30 m/dk / 10.000 N
Z hız, ilerleme kuvveti (ff): 40 m/dk / 11.000 N

Sağ alt taret
Eksenler XZ
Takım sistemi VDI40 DIN ISO 10889-1
Takım istasyon sayısı: 18
Tahrikli takım hız: 5.400 dev/dk
Tahrikli takım güç: 18 kW
Tahrikli takım tork: 42 Nm
X kursu (strok), hız, ilerleme kuvveti (ff): 210 mm / 30 m/dk / 10.000 N
Z hız, ilerleme kuvveti (ff): 40 m/dk / 11.000 N

Taretlere bağlanan ara yatakları
Ara yatak sıkma aralığı 52-131 mm

Boyutlar, ağırlık
Uzunluk x Genişlik x Yükseklik 5.060 mm X 3.025 mm X 3.165 mm
Uzun (long) versiyon) Uzunluk x Genişlik x Yükseklik 6.000 mm X 3.025 mm X 3.165 mm
Ağırlık kilogram: 25 t (25.000 kg)
Ağırlık kilogram (uzun versiyon): 30 t (30.000 kg)

Kontroller (kumanda)
Siemens S840D sl

INDEX G500 / G520 serisi kataloğu için tıklayınız.

INDEX’le talaşlı imalatta hassasiyet ve verimlilikte sınırlarınızı aşın

INDEX, esnek ve verimli üretim çözümleri sunan bir firma olup, 112 yıllık mühendislik deneyimini ürün geliştirme süreçlerine entegre etmektedir. G500 ve G520 modeli CNC torna-freze makineleri, yüksek hassasiyet ve dayanıklılık gerektiren karmaşık geometrili parçaların üretiminde kullanılmaktadır. Bu makinelerle, hem torna hem de frezeleme işlemleri yapılabilir.
Üretim Alanları ve Parçalar:

  • Motor Parçaları: Kompresör diskleri, türbin kanatları, türbin milleri, fan diskleri, kompresör rotor kanatları.
  • Uçak Gövde Parçaları: Fuselage, kanat kirişleri, kanat kaplamaları, kanat iskeleti.
  • Uçuş Kontrol Parçaları: Elevator & aileron aktüatörleri, flap menteşe montajları, kontrol kolları.
  • Hidrolik ve Yakıt Sistemi Parçaları: Hidrolik manifoldlar, yakıt enjeksiyon nozulları, vana gövdeleri.
  • Diğer Parçalar: İniş takımı bileşenleri, bağlantı elemanları, ısı değiştiriciler, rulman kutuları.
  • Hassas Parçalar: Sensor kafesleri, aktüatör parçaları, sızdırmazlık elemanları.
  • Endüstri Uygulamaları: Otomotiv, medikal, makine endüstrisi gibi geniş bir yelpazede; motor muhafazaları, dişli kovanları, santrifüj rotorları, hidrolik bağlantılar, güç aktarım kaplinleri gibi parçalar üretilmektedir.

INDEX G serisi çok fonksiyonlu torna-freze merkezi, diğer adıyla 5 eksen tork motorlu frezeleme kafalı (iş mili, milling spindle) tornalama merkezleri (multitasking mill-turn center veya multitasking machining center), bu tür yüksek hassasiyet gerektiren parçaların üretiminde vazgeçilmezdir.

×
