INDEX MS24-8

• 24 mm çubuk çapı
• 10.000 rpm maks. hız
• 15 kW maks. güç
• 18 Nm maks. tork

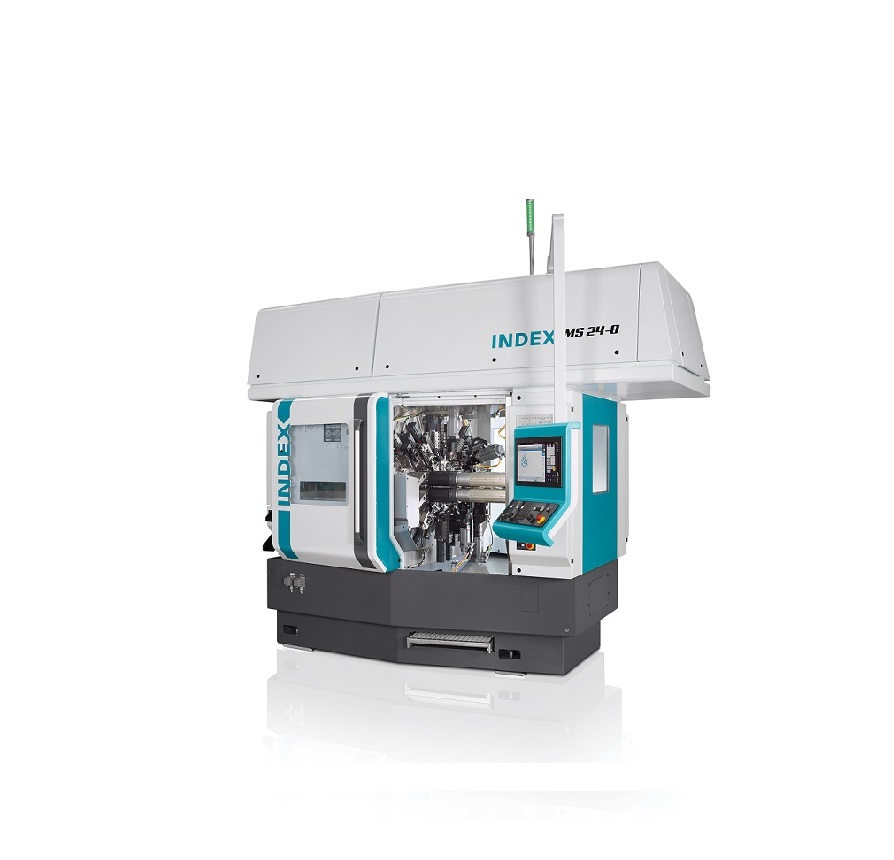

8 iş milli verimli CNC torna tezgahı
8 ana iş milli ve 2 adet karşı iş mili ile 16 adede kadar takım taşıyıcı

Makinenin öne çıkan özellikleri
Avantajlarınız

• Kolay ulaşılabilir çalışma alanı, kurulumu son derece kolaylaştırıyor.
• Kayar kılavuzlu (X ekseni) yüksek dinamik kızak
• INDEX W-dişli bağlantı sistemiyle hızlı makine kurulumu
• Hidrostatik destekli miller sayesinde aşınmayan Z ekseni
• Çubuk işleme için önden açılan makine tasarımı
• Ayna ile parça işleme olanağı
• Doğrusal taşıma ile yönlendirilmiş parça boşaltması
• C ekseni ile son derece hızlı dönebilen senkron iş milleri
• Salıncak kolu, işleme pozisyonunda üç parçalı Hirth kaplin ile kilitlenerek maksimum rijitlik sağlar
• Döner senkron mil başına arka uç işleme için maksimum 6 takım

İlerleme (Genişletme) seçenekleri

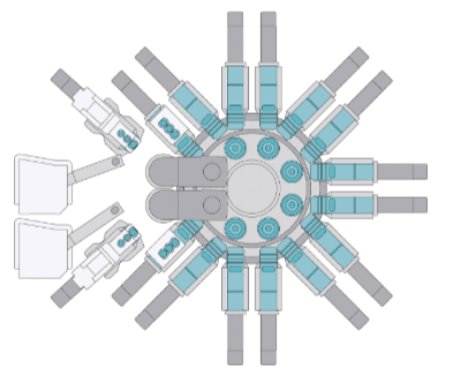

Çift dört iş milli takım tezgahı – kârlı bir yükseltme (terfi etme) seçeneğidir.
2 parçanın eşzamanlı üretimi sayesinde parça üretim süresinde ekstra azalma olur

• 1 veya 2 eksenli (isteğe bağlı olarak Y ekseni de dahil) 14 takım taşıyıcı
• 2 adet dönebilen senkron iş milli
• Her biri 3 takımlı 2 adet arka kızak (isteğe bağlı), bunlardan en fazla 2 tanesi canlı takımdır.

Avantajınız:
İki adet aynı veya iki adet farklı iş parçası paralel olarak işlenebilir.
Sonuç: hızlı çevrim süreleri.

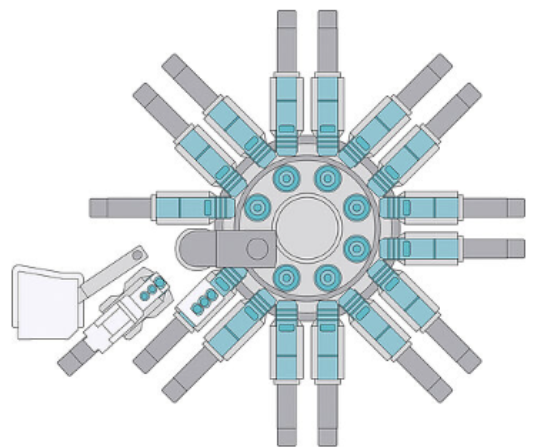

Sekiz iş mili ile eşzamanlı arka uç işleme

• 15 adede kadar X/Z takım taşıyıcı ile ön uç işleme (isteğe bağlı Y ekseni)
• Aynı anda kesme ucu işlemesi
• 1 adet döner senkron iş milli
•  1 adet arka kızak
• Çok yönlü işleme seçenekleri
• Oldukça karmaşık iş parçalarının işlenmesi mümkündür

Avantajınız:
Zaman belirleyici arka uç işleme ile daha kısa çevrim süresi

Teknik özellikler

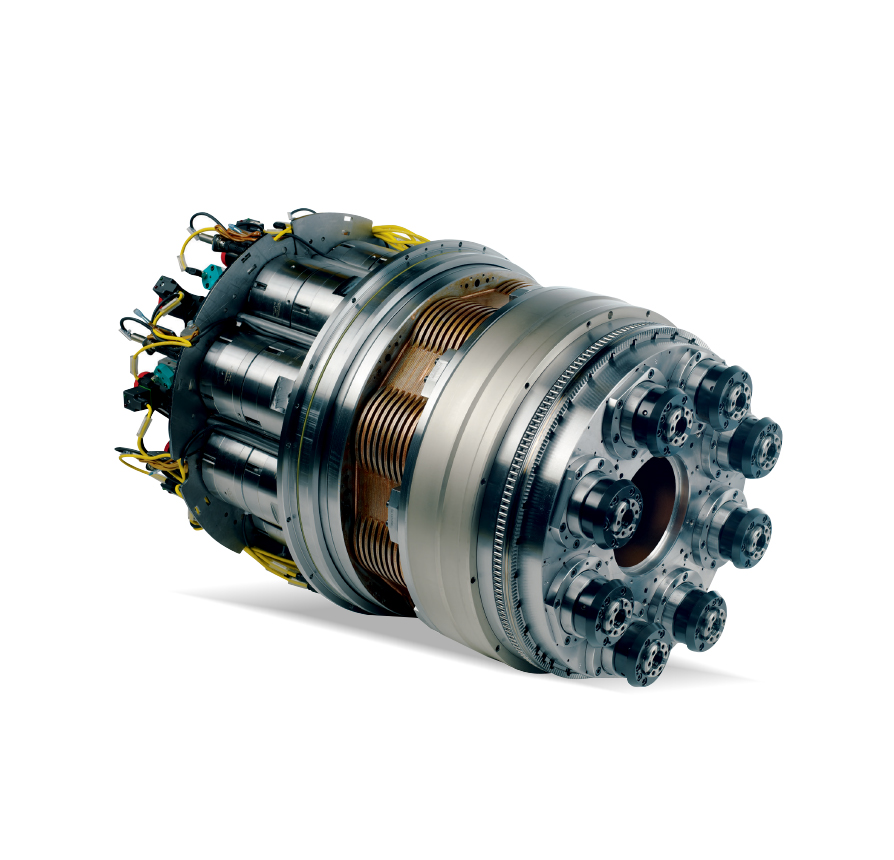

İş millerinin çalışması
Maksimum sayı                8
Çubuk kapasitesi mm      24
Maks. hız dev/dak           10.000
Güç %100 / 25 kW           8.7 / 15
Tork %100 / %25 Nm       10 / 18

Senkron iş mili
Maks sayı                              1 / 2
Çubuk kapasitesi mm            24
Maks. hız. dev/dak                10.000
Güç %100 / %40 kW              9.2 / 12
Tork %100 / %40 Nm.             1.1 / 14
Kızak hareketi Z mm               140
Arka işleme için takım sayısı   3 / 6

Takım taşıyıcı
Maksimum sayı                     16
Kızak hareketi X mm             62
Kızak hareketi Y mm             +/- 13
Kızak hareketi Z mm             85

Takım taşıyıcı, kesme ve geri delme (işleme) kızağı
Maks. sayı                                 1 / 2
Kızak hareketi X mm                 62
Arka işleme için takım sayısı     3 / 6

Boyutlar, ağırlık, bağlantı gücü
Ağırlık kg                  7.300
Bağlantı gücü kW     73

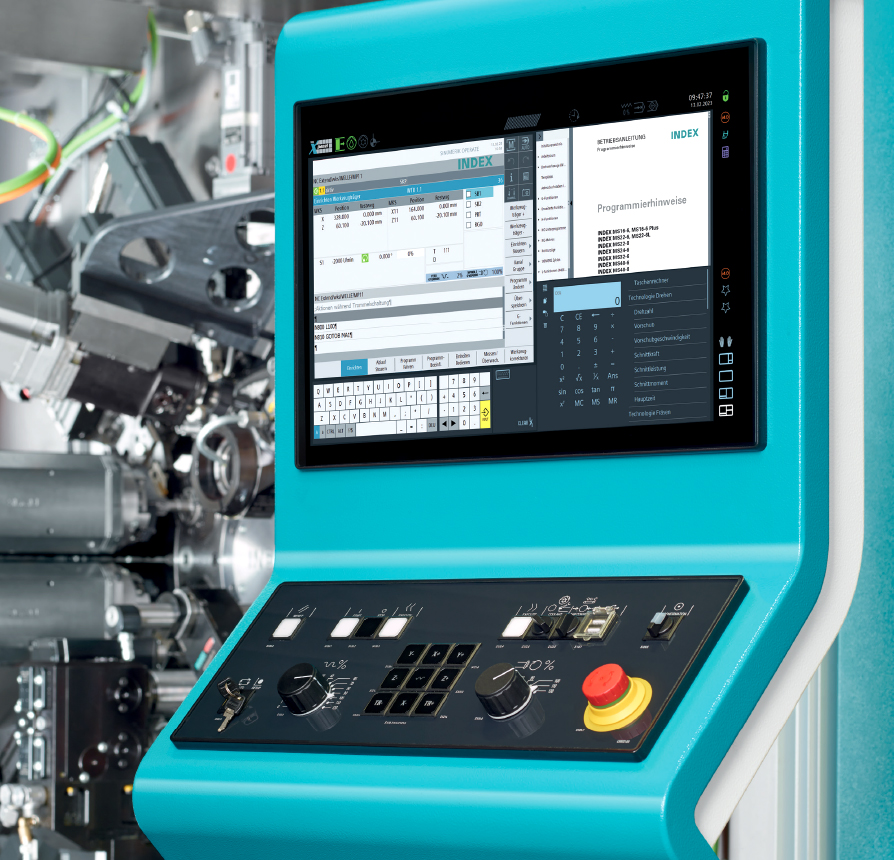

Kontroller
Siemens                                                    S840D sl
Dokunmatik multimedya ekranı inç            18.5"
