U500-5X

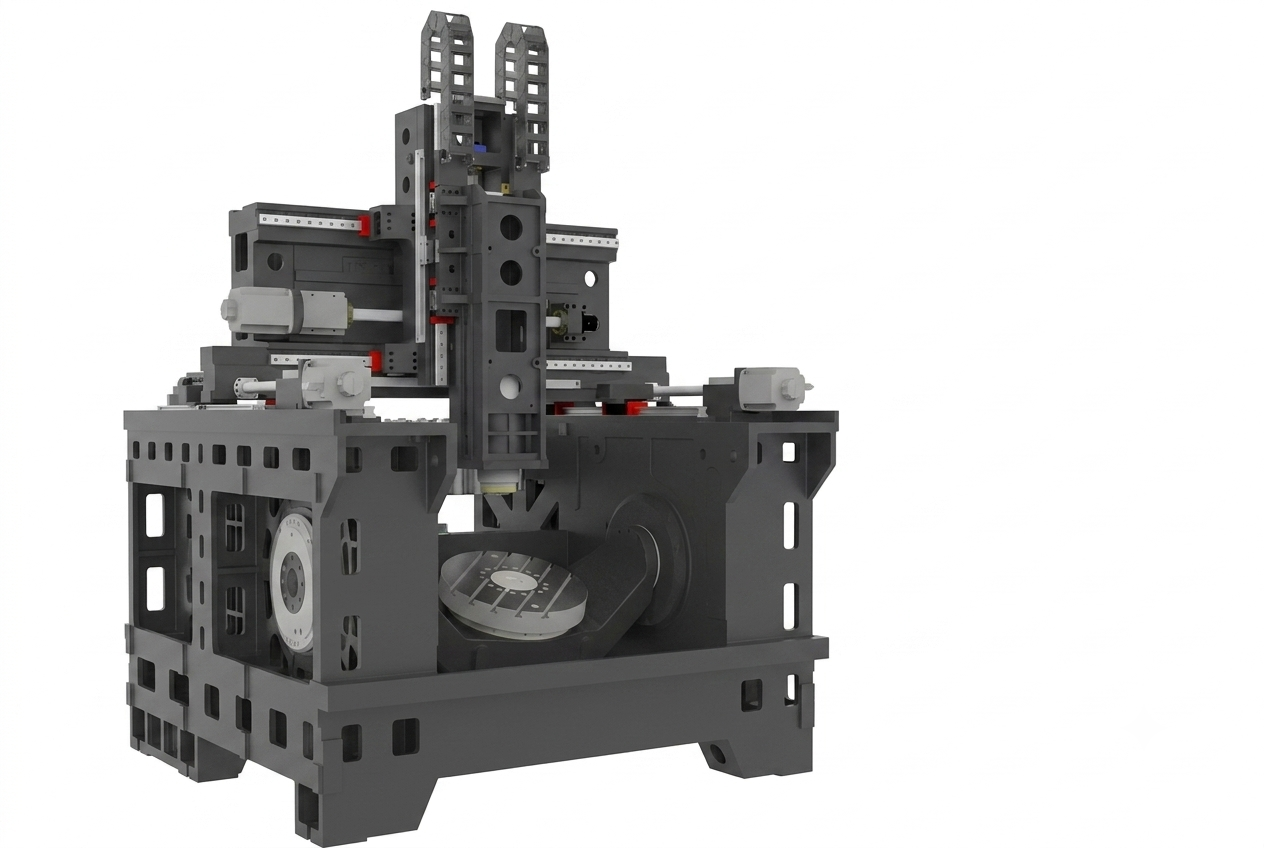

U500-5X, eksen hareketlerinin işleme bölgesinden yapısal olarak izole edildiği
köprü tipi (gantry/portal) gövde mimarisine sahip 5 eksen CNC işleme merkezidir.
DD torque motorlu A/C ekseni, Y ekseninde de sağda ve solda olmak üzere iki
vidalı mil ve tam senkronize servo motorlarla çift tahrik sistemi, HSK-A63 20.000
rpm iş mili ile medikal, döküm kalıbı ve havacılık sektöründe yüksek hassasiyet
sunar.

Köprü Tipi (Gantry / Portal)

• Eksen hareketlerinin işleme bölgesinden yapısal olarak izole edildiği simetrik gövde mimarisi
• Minimum taban alanı ile az yer işgal eden kompakt gövde tasarımı
• Y ekseni hareketi, iki kolon üzerinde ayrı ayrı konumlandırılmış iki bilyalı vida ve iki lineer kızaktan oluşan çift servo tahrikli sistemle gerçekleştirilir. Hassas ve dinamik pozisyonlama sağlanır.
• 700 mm çapında ve 400 mm yüksekliğinde parça işlenebilir
• A/C eksenleri 500 kg’a kadar yük taşır
• A ve C eksenleri DD motor tork motorlu direkt tahrik teknolojisi kullanır
• A ekseni çift DD motor (sağda ve solda birer tane) ile tahrik edilir

Standart Donanım

• Köprü tipi (gantry) gövde tasarımı
• A ve C eksenlerinde DD direkt tahrikli (direct drive) yüksek performanslı tork motorlar
• A ve C eksenlerinde dairesel enkoder
• Y ekseni hareketi, iki kolon üzerine ayrı ayrı konumlandırılmış vidalı mil ve iki lineer kızaktan oluşan çift servo tahrikli sistem
• X/Y/Z eksenlerinde lineer cetveller
• Built-in iş mili, HSK A63, 20.000 rpm (Siemens/Heidenhain)
• İş mili soğutma sistemi – su soğutucu
• 32 adet takım kapasiteli otomatik takım değiştirme (ATC)
• Rijit kılavuz çekme
• Ethernet, CF kart ve USB arayüzleri sayesinde çok alternatifli veri aktarımı
• Elektronik taşınabilir el çarkı (MPG)
• İşleme sırasında hava püskürtme (air blast)
• Talaş konveyörü
• İşleme sırasında parça-tabla yüzeyinden talaş uzaklaştırma amacıyla tezgah içini yıkama ve soğutma sıvısı sistemi
• Soğutma sıvısı tabancası
• Hava tabancası
• Tam kapalı sıçrama önleyicili tezgah kabini
• Klimalı elektrik kumanda panosu
• Merkezi otomatik gres yağlama sistemi
• Program sonu ikaz lambası
• LED çalışma lambası
• Kullanım kılavuzu (mekanik + elektrik parçaları)
• Tesviye cıvataları ve blokları

Opsiyonel Donanım

• Built-in iş mili, HSK A63, 18.000 rpm (Siemens/Heidenhain)
• Built-in iş mili, HSK E50, 36.000 rpm (Siemens/Heidenhain)
• İş mili içinden soğutma sıvısı (CTS) + ATS (iş mili içinden basınçlı hava)
• Vidalı mil (ballscrew) içinden yağ soğutma
• İş parçası ölçüm probu
• Takım ölçüm probu
• Dinamik Çarpışma İzleme (DCM)
• Kinematik (KinematicsOpt kalibrasyon paketi)
• Buhar emme ünitesi
• Minimum miktarda yağlama sistemi (MQL)
• Soğutma sıvısı soğutma sistemi (chiller)
• İlave 200GB SSD program hafızası (yalnızca Siemens kontrolde)

U500-5X — Kompakt Hassasiyet

En kompakt model. DD (torque) motorla direkt tahrikli A/C ekseni, Y ekseninde iki
ayrı vidalı mil tahriki. 20.000 rpm HSK A63 iş mili. parça çevirme çapı 700 mm’dir.
